206KRRB6

Серия с шестигранным отверстием и сферическим наружным кольцом

Application: NULL

3D модель

Техническая спецификация
D	Наружный диаметр	2.4409	дюйм
D	Наружный диаметр	62	мм
B	Ширина внутреннего кольца	0.945	дюйм
B	Ширина внутреннего кольца	24	мм
C	Ширина наружного кольца	0.63	дюйм
C	Ширина наружного кольца	16	мм
d1	Наружный диаметр внутреннего кольцв	1.563	дюйм
d1	Наружный диаметр внутреннего кольца	39.7	мм
a	Размер оси	1	дюйм
a	Размер оси	25.43	мм
Cdyn	Динамическая грузоподъемность	19.5	кН
Co	Статическая грузоподъемность	11.3	кН
kg	Масса	0.34	кг

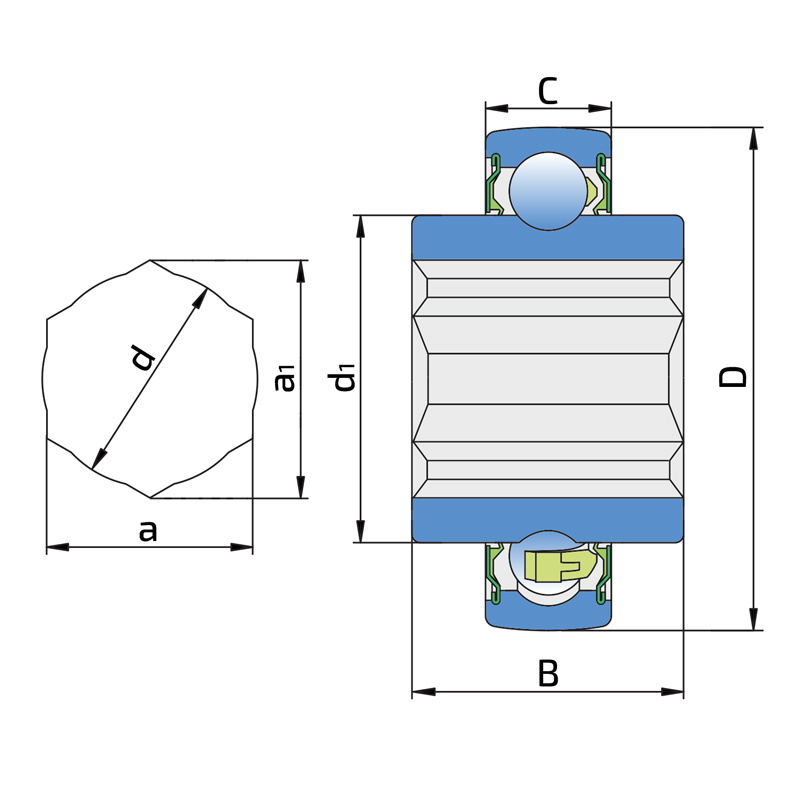

Технический чертеж

Уплотнение

УПЛОТНЕНИЕ S/ УПЛОТНЕНИЕ S (2S)

Одинарное уплотнение с лабиринтом между металлической частью и резиновой губкой, которая осуществляет контактное уплотнение. Трение и чило оборотов такие же как и у уплотнения RS-типа, но обеспечивает более надежную защиту от проникновения трердых частиц. Представляет собой очень хороший способ герметизиции: крышка из листового металла защищает уплотнения от проникновения земли, пыли и твердых частиц, образуя лабиринт с резиновой частью. Резиновая часть обеспечивает контактное уплотнение, которое предотвращает проникновение мелких частиц, воды, влаги и пр. Применяется для нормальных условий из-за наличия разных материалов. Применяется в Z-подшипниках (стандартно) и в радиальных подшипниках.

Чертеж уплотнения
