Подшипники типа Y

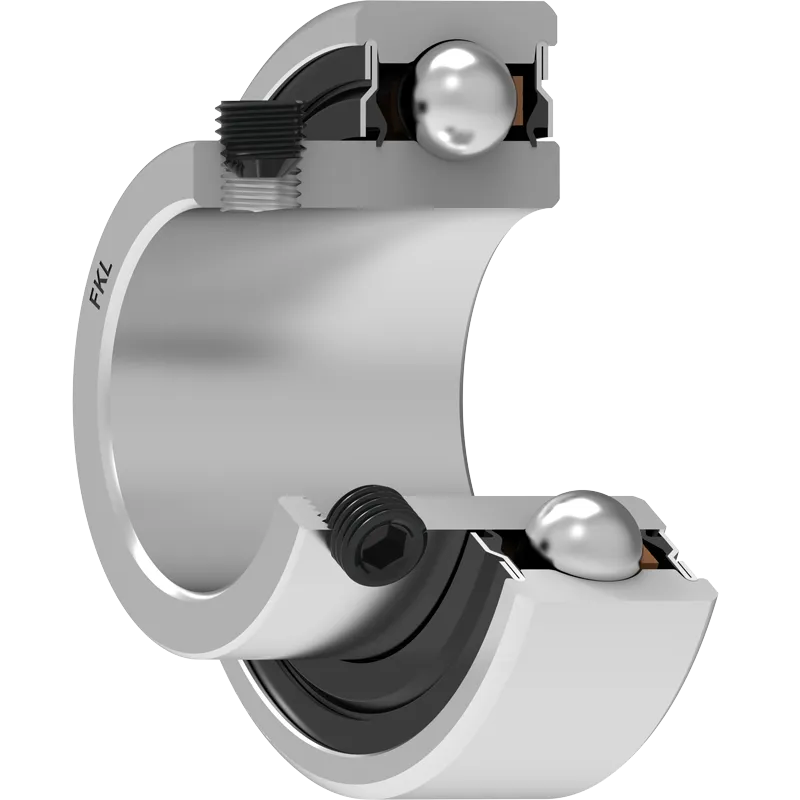

UE 207 2S.SH
Корпусный радиальный шариковый подшипник с креплением на валу винтами
Application: Универсальный
3D модель
| d | Внутренний диаметр | 35 | мм |
| D | Наружный диаметр | 72 | мм |
| B | Ширина внутреннего кольца | 33 | мм |
| C | Ширина наружного кольца | 19 | мм |
| s | Расстояние от боковой поверхности внутреннего кольца до центра дорожки качения | 9.7 | мм |
| d1 | Наружный диаметр внутреннего кольца | 46.1 | мм |
| E | Расстояние от центра дорожки качения до отверстия для смазки | 5.6 | мм |
| Gs | Винт | M6x0.76 | мм |
| sw | Размер шестигранного ключа для винта | 3 | мм |
| r1,2 | Внутреннее кольцо. Размер фаски | 1 | мм |
| r3,4 | Наружное кольцо. Размер фаски | 1 | мм |
| Cdyn | Динамическая грузоподъемность | 25.5 | кН |
| Co | Статическая грузоподъемность | 15.3 | кН |
| Pu | Предел усталостной прочности | 0.655 | кН |
| kg | Масса | 0.31 | кг |
Технический чертеж
Уплотнение
УПЛОТНЕНИЕ S/ УПЛОТНЕНИЕ S (2S)
Одинарное уплотнение с лабиринтом между металлической частью и резиновой губкой, которая осуществляет контактное уплотнение. Трение и чило оборотов такие же как и у уплотнения RS-типа, но обеспечивает более надежную защиту от проникновения трердых частиц. Представляет собой очень хороший способ герметизиции: крышка из листового металла защищает уплотнения от проникновения земли, пыли и твердых частиц, образуя лабиринт с резиновой частью. Резиновая часть обеспечивает контактное уплотнение, которое предотвращает проникновение мелких частиц, воды, влаги и пр. Применяется для нормальных условий из-за наличия разных материалов. Применяется в Z-подшипниках (стандартно) и в радиальных подшипниках.
Чертеж уплотнения
