Сеялка

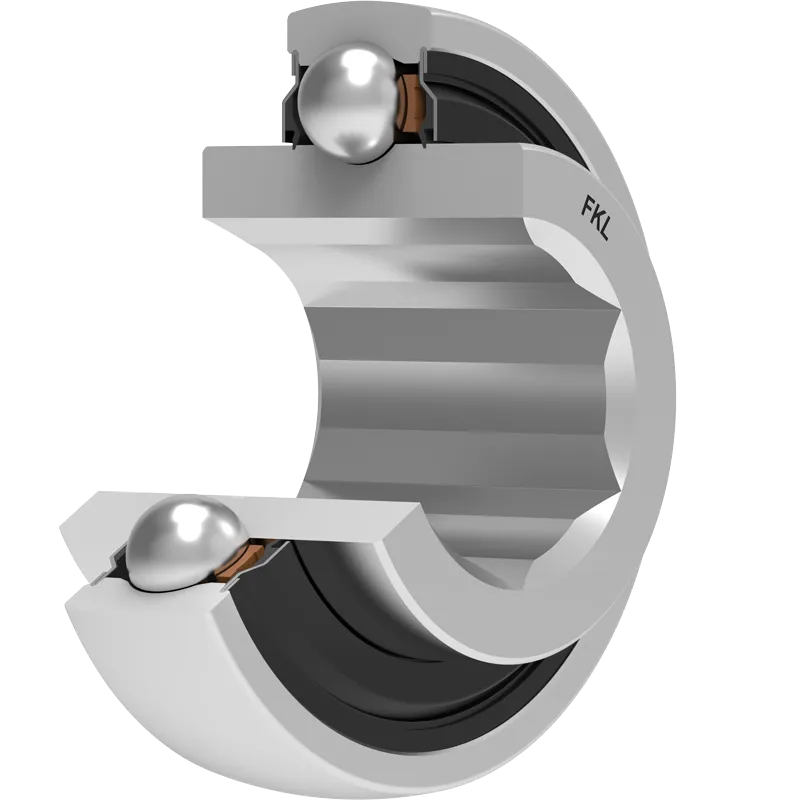

207KRRB12

Серия с шестигранным отверстием и сферическим наружным кольцом

Application: NULL

3D модель

Техническая спецификация
D	Наружный диаметр	2.8346	дюйм
D	Наружный диаметр	72	мм
B	Ширина внутреннего кольца	0.984	дюйм
B	Ширина внутреннего кольца	25	мм
C	Ширина наружного кольца	0.669	дюйм
C	Ширина наружного кольца	17	мм
d1	Наружный диаметр внутреннего кольцв	1.815	дюйм
d1	Наружный диаметр внутреннего кольца	46.1	мм
a		1.126
a	Шестигранное отверстие	28.6	мм
a	Размер оси	1 1/8	дюйм
a1		1.297
a1	Диагональ шестиугольника	32.95	мм
d	Внутренний диаметр	1.15	дюйм
d	Внутренний диаметр	29.3	мм
Cdyn	Динамическая грузоподъемность	25.5	кН
Co	Статическая грузоподъемность	15.3	кН
kg	Масса	0.4	кг

Технический чертеж

Уплотнение

S УПЛОТНЕНИЕ / S УПЛОТНЕНИЕ (2S)

Однокромочное уплотнение с лабиринтом между листовой частью и резиновой кромкой, обеспечивающее контактное уплотнение. Трение и скорости такие же, как у RS, но обеспечивает гораздо лучшую защиту от крупных частиц загрязнений. Это очень хорошая система уплотнения: листовая часть защищает уплотнение от грязи, пыли и крупных частиц. Одновременно с резиновой частью образуется лабиринт. Резиновая часть обеспечивает контактное уплотнение, предотвращая проникновение мелких частиц загрязнений, воды, влаги, пара и т. д. Подходит для нейтральных условий из-за наличия посторонних материалов. Используется в подшипниках Y (стандарт) и шарикоподшипниках с глубокими канавками.

Чертеж уплотнения
