Сеялка

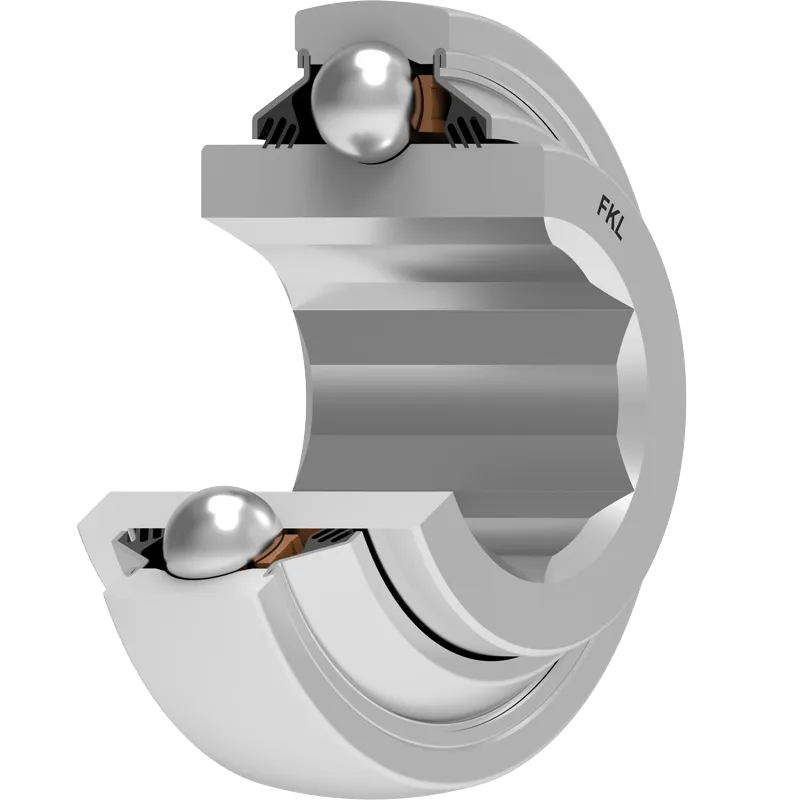

207KPPB9
Серия с шестигранным отверстием и сферическим наружным кольцом
Application: NULL
3D модель
| D | Наружный диаметр | 2.8346 | дюйм |
| D | Наружный диаметр | 72 | мм |
| B | Ширина внутреннего кольца | 1.484 | дюйм |
| B | Ширина внутреннего кольца | 37.7 | мм |
| C | Ширина наружного кольца | 0.669 | дюйм |
| C | Ширина наружного кольца | 17 | мм |
| d1 | Наружный диаметр внутреннего кольцв | 1.815 | дюйм |
| d1 | Наружный диаметр внутреннего кольца | 46.1 | мм |
| a | 1.126 | ||
| a | Шестигранное отверстие | 28.6 | мм |
| a | Размер оси | 1 1/8 | дюйм |
| a1 | 1.297 | ||
| a1 | Диагональ шестиугольника | 32.95 | мм |
| d | Внутренний диаметр | 1.15 | дюйм |
| d | Внутренний диаметр | 29.3 | мм |
| Cdyn | Динамическая грузоподъемность | 25.5 | кН |
| Co | Статическая грузоподъемность | 15.3 | кН |
| kg | Масса | 0.45 | кг |
Технический чертеж
Уплотнение
T УПЛОТНЕНИЕ / T УПЛОТНЕНИЕ (2T)
3-х кромочное уплотнение с обеих сторон подшипника обеспечивает одинаковую защиту от загрязнения. Рекомендуется применять в случаях, когда вероятность загрязнения одинакова с обеих сторон.
Чертеж уплотнения
