Сеялка

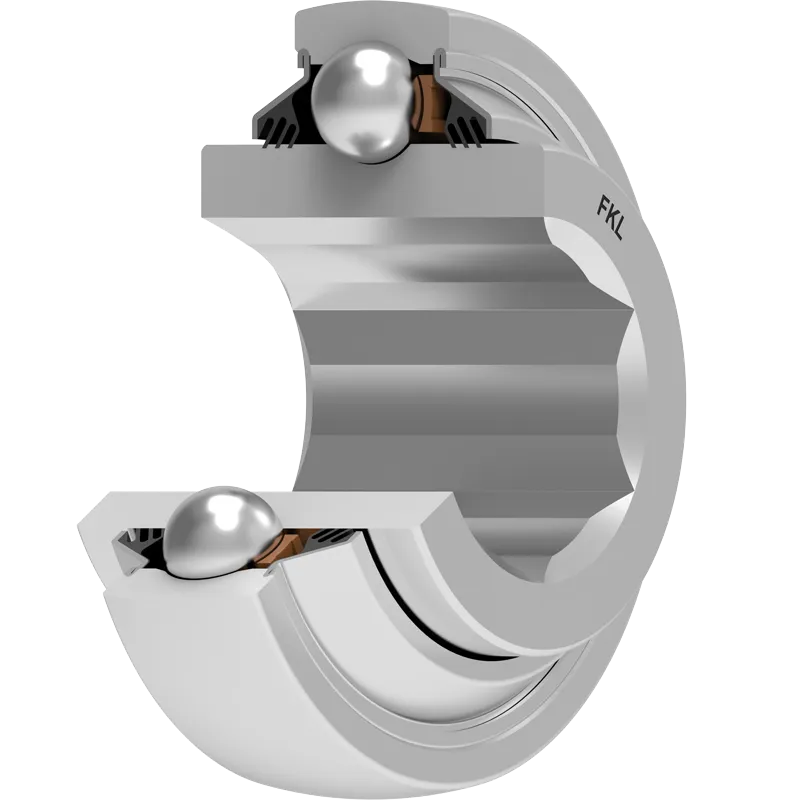

207KPPB3
Серия с шестигранным отверстием и сферическим наружным кольцом
Application: NULL
3D модель
| D | Наружный диаметр | 3.1496 | дюйм |
| D | Наружный диаметр | 72 | мм |
| B | Ширина внутреннего кольца | 1.437 | дюйм |
| B | Ширина внутреннего кольца | 36.5 | мм |
| C | Ширина наружного кольца | 0.709 | дюйм |
| C | Ширина наружного кольца | 18 | мм |
| d1 | Наружный диаметр внутреннего кольцв | 2.047 | дюйм |
| d1 | Наружный диаметр внутреннего кольца | 46.1 | мм |
| a | Размер оси | 1 1/4 | дюйм |
| a | Размер оси | 31.78 | мм |
| Cdyn | Динамическая грузоподъемность | 25.5 | кН |
| Co | Статическая грузоподъемность | 15.3 | кН |
| kg | Масса | 0.4 | кг |
Технический чертеж
Уплотнение
УПЛОТНЕНИЕ T/ УПЛОТНЕНИЕ T (2T)
3-х кромочное уплотнение с 2-х сторон обеспечивает одинаковую защиту от загрязнений. Рекомендуется для условий, где возможность проникновения загрязнений одинакова как с одной так и с другой стороны.
Чертеж уплотнения
