Сеялка

206KRRB6

Серия с шестигранным отверстием и сферическим наружным кольцом

Application: NULL

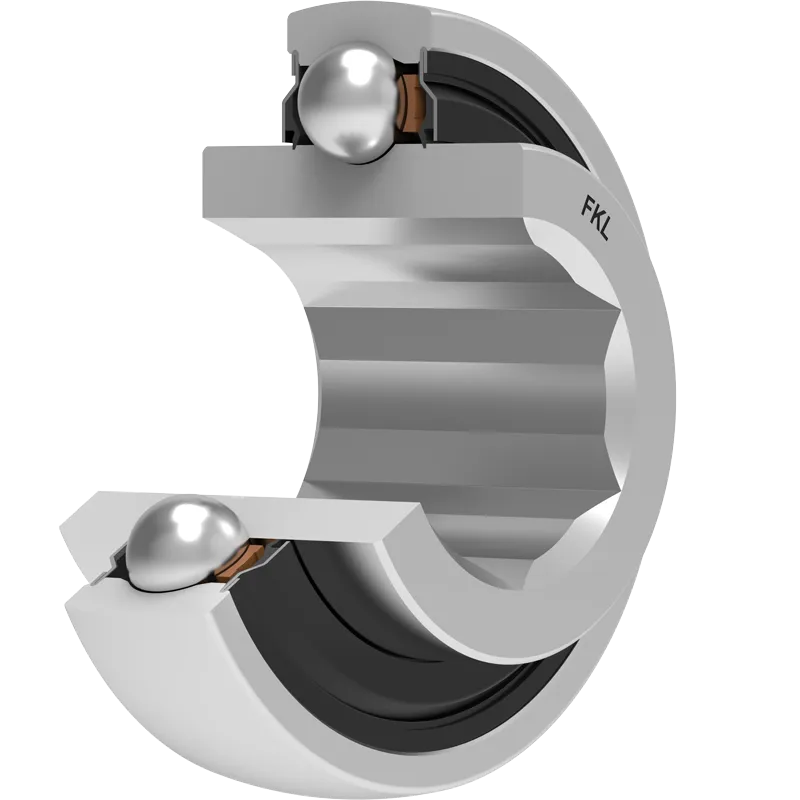

3D модель

Техническая спецификация
D	Наружный диаметр	2.4409	дюйм
D	Наружный диаметр	62	мм
B	Ширина внутреннего кольца	0.945	дюйм
B	Ширина внутреннего кольца	24	мм
C	Ширина наружного кольца	0.63	дюйм
C	Ширина наружного кольца	16	мм
d1	Наружный диаметр внутреннего кольцв	1.563	дюйм
d1	Наружный диаметр внутреннего кольца	39.7	мм
a		1.001
a	Шестигранное отверстие	25.43	мм
a	Размер оси	1	дюйм
a1		1.152
a1	Диагональ шестиугольника	29.26	мм
d	Внутренний диаметр	1.02	дюйм
d	Внутренний диаметр	26	мм
Cdyn	Динамическая грузоподъемность	19.5	кН
Co	Статическая грузоподъемность	11.3	кН
kg	Масса	0.34	кг

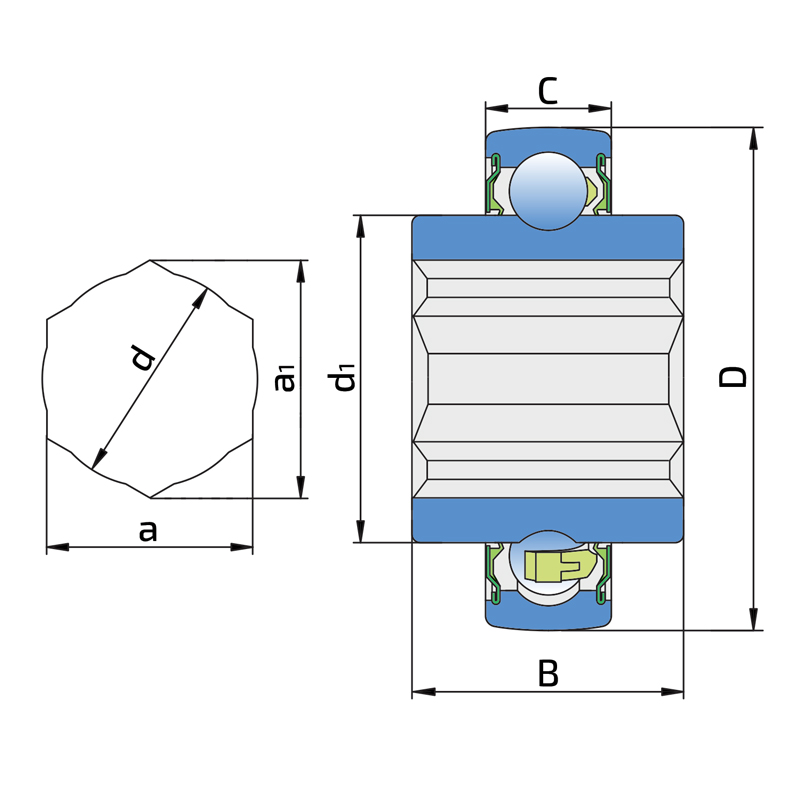

Технический чертеж

Уплотнение

S УПЛОТНЕНИЕ / S УПЛОТНЕНИЕ (2S)

Однокромочное уплотнение с лабиринтом между листовой частью и резиновой кромкой, обеспечивающее контактное уплотнение. Трение и скорости такие же, как у RS, но обеспечивает гораздо лучшую защиту от крупных частиц загрязнений. Это очень хорошая система уплотнения: листовая часть защищает уплотнение от грязи, пыли и крупных частиц. Одновременно с резиновой частью образуется лабиринт. Резиновая часть обеспечивает контактное уплотнение, предотвращая проникновение мелких частиц загрязнений, воды, влаги, пара и т. д. Подходит для нейтральных условий из-за наличия посторонних материалов. Используется в подшипниках Y (стандарт) и шарикоподшипниках с глубокими канавками.

Чертеж уплотнения
