Продукция
Сеялка

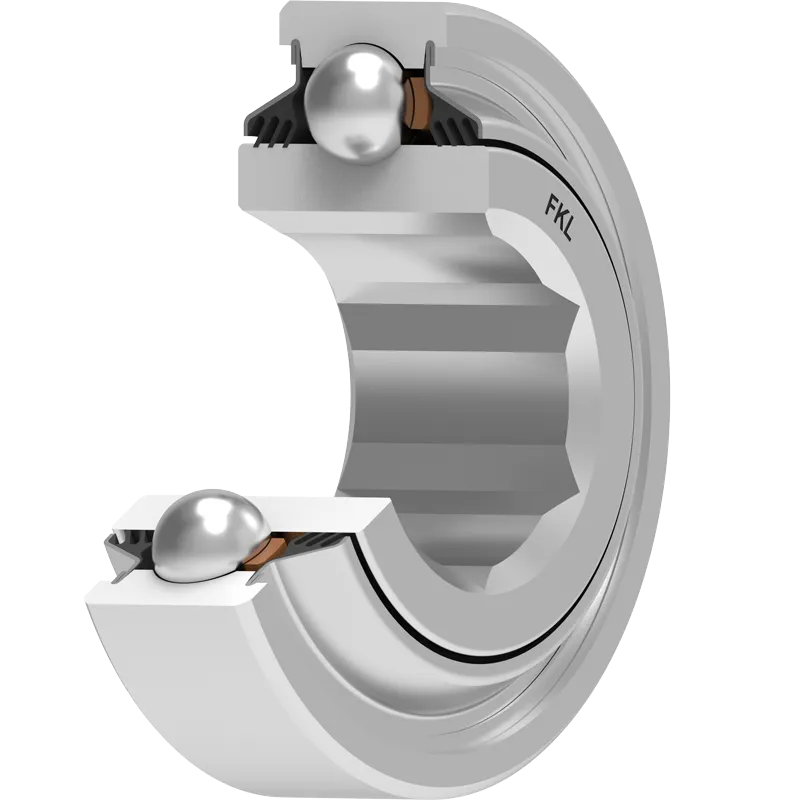

206KPP3
Серия с шестигранным отверстием и цилиндрическим наружным кольцом
Application: NULL
3D модель
| D | Наружный диаметр | 2.4409 | дюйм |
| D | Наружный диаметр | 62 | мм |
| B | Ширина внутреннего кольца | 0.945 | дюйм |
| B | Ширина внутреннего кольца | 24 | мм |
| C | Ширина наружного кольца | 0.63 | дюйм |
| C | Ширина наружного кольца | 16 | мм |
| d1 | Наружный диаметр внутреннего кольцв | 1.563 | дюйм |
| d1 | Наружный диаметр внутреннего кольца | 39.7 | мм |
| a | 1.001 | ||
| a | Шестигранное отверстие | 25.43 | мм |
| a | Размер оси | 1 | дюйм |
| a1 | 1.152 | ||
| a1 | Диагональ шестиугольника | 29.26 | мм |
| d | Внутренний диаметр | 1.02 | дюйм |
| d | Внутренний диаметр | 26 | мм |
| kg | Масса | 0.4 | кг |
| Cdyn | Динамическая грузоподъемность | 19.5 | кН |
| Co | Статическая грузоподъемность | 11.3 | кН |
| Pu | Предел усталостной прочности | 0.475 | кН |
Технический чертеж
Уплотнение
2T
Трёхкромочное уплотнение с обеих сторон подшипника обеспечивает одинаковую защиту от загрязнения. Рекомендуется применять в случаях, когда вероятность загрязнения одинакова с обеих сторон.
Чертеж уплотнения
