IL60-115/8T-M39-M20
Подшипниковое решение для сеялок, интегрированный фланец
Application: Сеялка
3D модель
| J | Диаметр, по которому распределены монтажные отверстия | 115 | мм |
| D | Наружный диаметр | 135 | мм |
| H/T | Отверстие/Резьба | 8xM10x1.5 | мм |
| d | Диаметр оси | 42 | мм |
| C | Размер отверстия D-образной формы | 39.5 | мм |
| M | Наружная резьба | M39x1.5 | мм |
| F | Длина резьбовой части | 26 | мм |
| L | Общая длина | 147 | мм |
| L1 | Общая длина фланца | 47.9 | мм |
| E | Длина отверстия D-образной формы | 15 | мм |
| kg | Масса | 4.07 | кг |
| Cdyn | Динамическая грузоподъемность | 66.35 | кН |
| Co | Статическая грузоподъемность | 56.49 | кН |
| Pu | Предел усталостной прочности | 2.373 | кН |

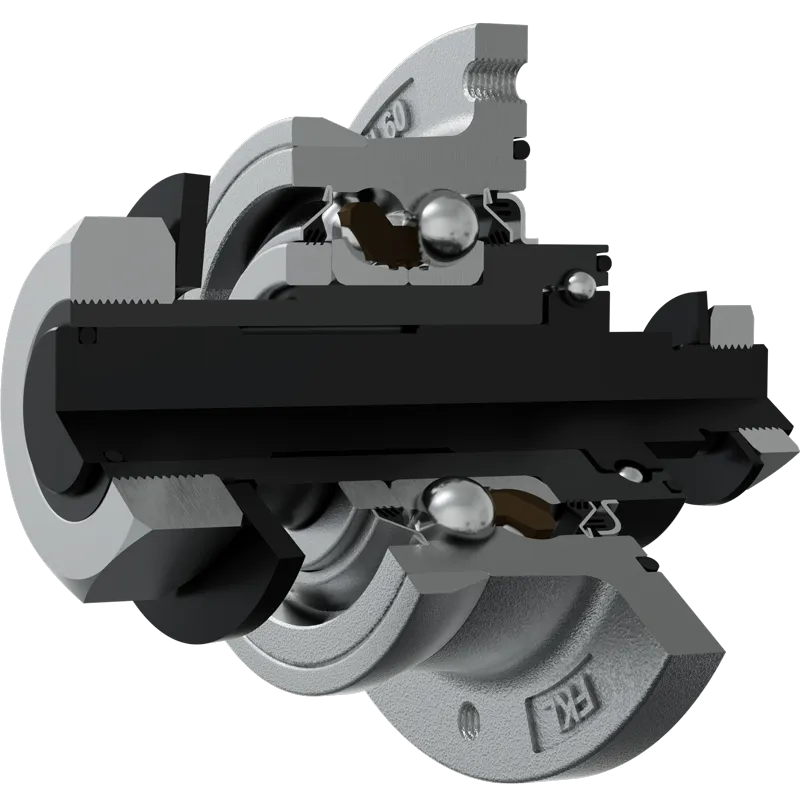

Технический чертеж
Уплотнение
ДВОЙНОЕ T УПЛОТНЕНИЕ / T УПЛОТНЕНИЕ
3-х кромочное уплотнение с основной стороны и двойное 3-х кромочное уплотнение с передней стороны, которая подвергается загрязнению.
Двойное 3-х кромочное уплотнение защищает подшипник от проникновения загрязнений. С внешней стороны 3-х кромочное уплотнение с дополнительным уплотнением защищает внутреннее уплотнение от механических повреждений.
.
Чертеж уплотнения
