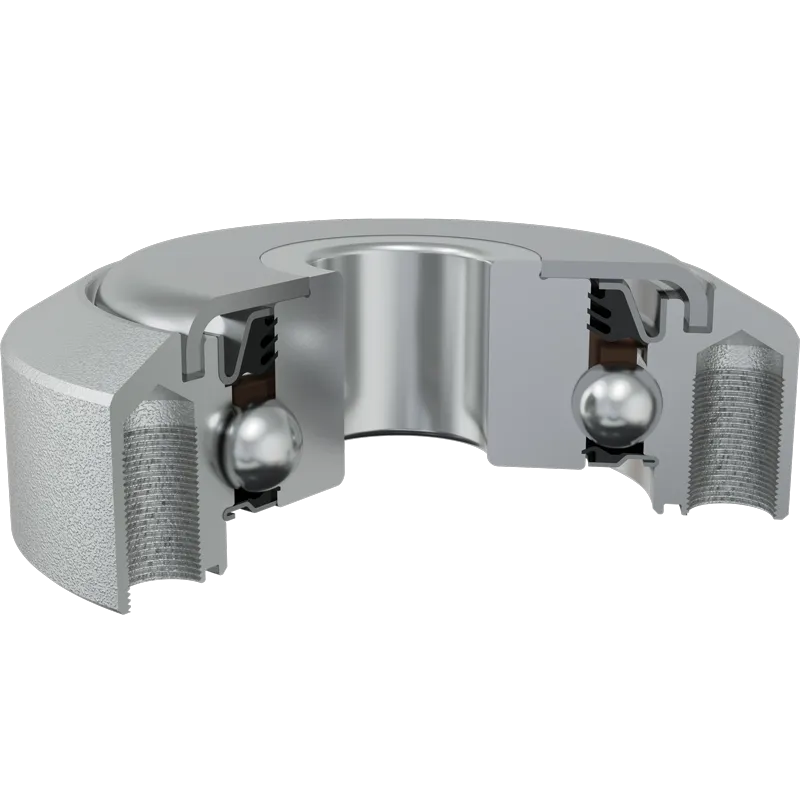

IL20-60/6T-B16-ZP
Подшипниковое решение для сеялок, интегрированный фланец
Application: Сеялка
3D модель
| J | Диаметр, по которому распределены монтажные отверстия | 60 | мм |
| D | Наружный диаметр | 70 | мм |
| H/T | Отверстие/Резьба | 6xM8 | мм |
| F | Длина резьбовой части | 13 | мм |
| d1 | Внутренний диаметр | 16 | мм |
| L | Общая длина | 23 | мм |
| L2 | Ширина подшипника | 19 | мм |
| kg | Масса | 0.45 | кг |
| Cdyn | Динамическая грузоподъемность | 22 | кН |
| Co | Статическая грузоподъемность | 15.2 | кН |
| Pu | Предел усталостной прочности | 0.638 | кН |
Технический чертеж
Уплотнение
Чертеж уплотнения
