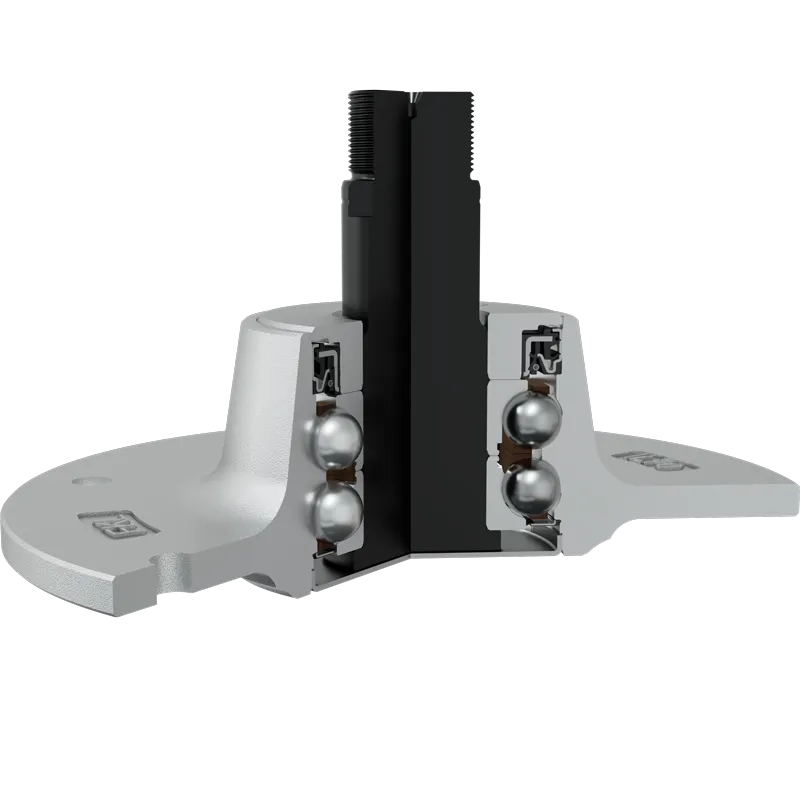

IL70-195/6H-M36x1.5-RH
Необслуживаемый подшипник с интегрированным фланцем для тяжелых условий обработки почвы
Application: Дисковая борона
3D модель
| J | Диаметр, по которому распределены монтажные отверстия | 195 | мм |
| D | Наружный диаметр | 235 | мм |
| H/T | Отверстие/Резьба | 6x12 | мм |
| d | Внутренний диаметр | 40 | мм |
| C | Размер отверстия D-образной формы | 36 | мм |
| M | Наружная резьба | M36x1.5-RH | мм |
| L | Общая длина | 137 | мм |
| L1 | Общая длина фланца | 73 | мм |
| E | Длина отверстия D-образной формы | 10 | мм |
| F | Длина резьбовой части | 25 | мм |
| kg | Масса | 7.433 | кг |
| Cdyn | Динамическая грузоподъемность | 94.45 | кН |
| Co | Статическая грузоподъемность | 77.88 | кН |
| Pu | Предел усталостной прочности | 3.27 | кН |
Технический чертеж
Уплотнение
МЕТАЛЛИЧЕСКАЯ КРЫШКА + RS УПЛОТНЕНИЕ / КАССЕТНОЕ УПЛОТНЕНИЕ + КОВАНАЯ КРЫШКА
Металлическая крышка и уплотнение RS с основной стороны и кассетное уплотнение и кованой крышка с передней стороны, которая подвергается воздействию загрязняющих веществ.
Металлическая крышка и уплотнение RS вместе с установленным диском исключают возможность загрязнения с основной стороны.
Кассетное уплотнение предназначено для работы в тяжелых и неблагоприятных условиях. Наружный диаметр, состоящий наполовину из металла и наполовину из резины, обеспечивает надежную фиксацию уплотнения в отверстии и улучшает его герметичность. Внутренний диаметр покрыт резиной, что улучшает герметичность и упрощает монтаж. Кованая крышка обеспечивает дополнительную надежную защиту кассетного уплотнения от механических повреждений.
Такое уплотнение обеспечивает максимальную защиту от жидких и твердых загрязнений, что значительно продлевает срок службы подшипника.
Чертеж уплотнения
