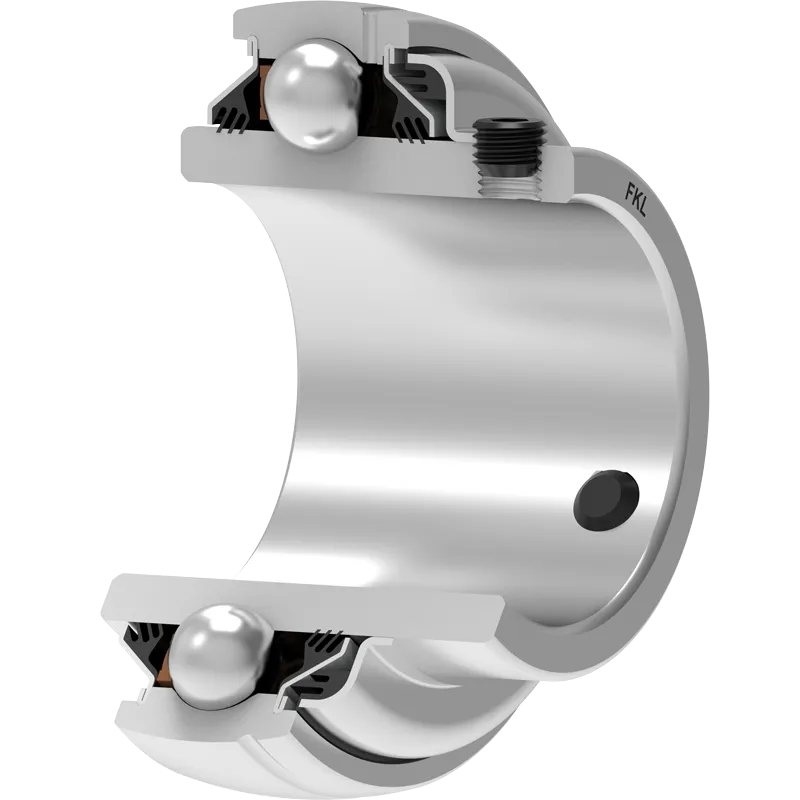

LE 211 TDT
Application: NULL
3D модель
| d | Внутренний диаметр | 55 | мм |
| D | Наружный диаметр | 100 | мм |
| B | Ширина внутреннего кольца | 57 | мм |
| C | Ширина наружного кольца | 25 | мм |
| s | Расстояние от боковой поверхности внутреннего кольца до центра дорожки качения | 22.2 | мм |
| d1 | Наружный диаметр внутреннего кольца | 69.1 | мм |
| Gs | Винт | M10x1 | мм |
| kg | Масса | 1.01 | кг |
| Cdyn | Динамическая грузоподъемность | 43.6 | кН |
| Co | Статическая грузоподъемность | 29 | кН |
| Pu | Предел усталостной прочности | 1.218 | кН |
Технический чертеж
Уплотнение
ДВОЙНОЕ T УПЛОТНЕНИЕ / T УПЛОТНЕНИЕ
3-х кромочное уплотнение с основной стороны и двойное 3-х кромочное уплотнение с передней стороны, которая подвергается загрязнению.
Двойное 3-х кромочное уплотнение защищает подшипник от проникновения загрязнений. С внешней стороны 3-х кромочное уплотнение с дополнительным уплотнением защищает внутреннее уплотнение от механических повреждений.
Чертеж уплотнения
