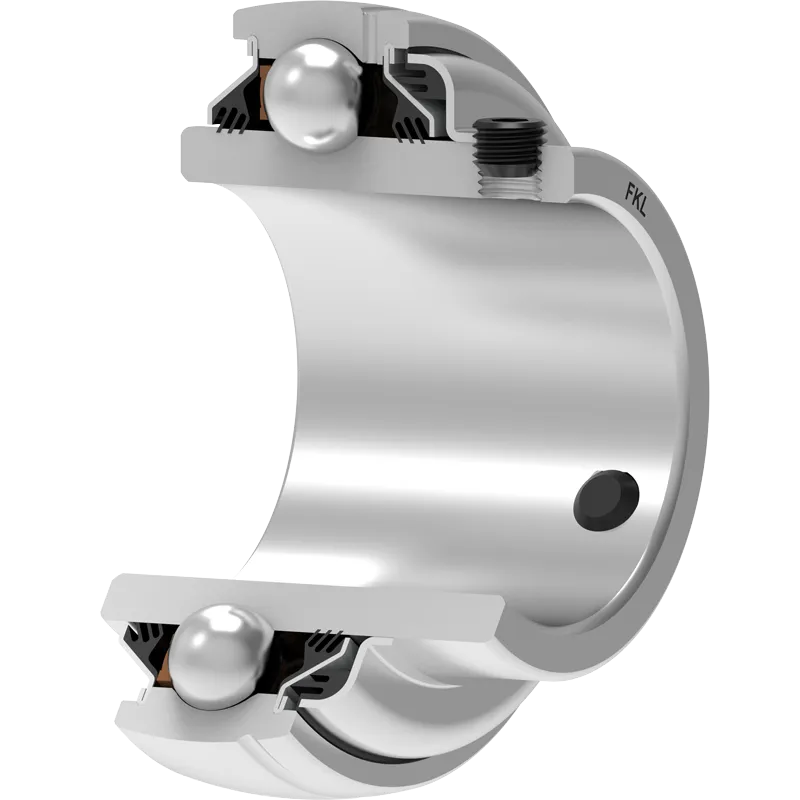

LE 208 TDT
Application: NULL
3D модель
| d | Внутренний диаметр | 40 | мм |
| D | Наружный диаметр | 80 | мм |
| B | Ширина внутреннего кольца | 49.2 | мм |
| C | Ширина наружного кольца | 21 | мм |
| s | Расстояние от боковой поверхности внутреннего кольца до центра дорожки качения | 18.3 | мм |
| d1 | Наружный диаметр внутреннего кольца | 51.8 | мм |
| Gs | Винт | M8x1 | мм |
| kg | Масса | 0.595 | кг |
| Cdyn | Динамическая грузоподъемность | 30.7 | кН |
| Co | Статическая грузоподъемность | 19 | кН |
| Pu | Предел усталостной прочности | 0.798 | кН |
Технический чертеж
Уплотнение
ДВОЙНОЕ T УПЛОТНЕНИЕ / T УПЛОТНЕНИЕ
3-х кромочное уплотнение с основной стороны и двойное 3-х кромочное уплотнение с передней стороны, которая подвергается загрязнению.
Двойное 3-х кромочное уплотнение защищает подшипник от проникновения загрязнений. С внешней стороны 3-х кромочное уплотнение с дополнительным уплотнением защищает внутреннее уплотнение от механических повреждений.
Чертеж уплотнения
