GW 209PPB4

Серия с круглым отверстием и сферическим наружным кольцом – с дополнительной смазкой

Application: NULL

3D модель

Техническая спецификация
d	Внутренний диаметр	1.535	дюйм
d	Внутренний диаметр	39	мм
D	Наружный диаметр	3.3465	дюйм
D	Наружный диаметр	85	мм
B	Ширина внутреннего кольца	1.188	дюйм
B	Ширина внутреннего кольца	30.18	мм
C	Ширина наружного кольца	1.188	дюйм
C	Ширина наружного кольца	30.18	мм
d1	Наружный диаметр внутреннего кольцв	2.228	дюйм
d1	Наружный диаметр внутреннего кольца	56.6	мм
E	Расстояние от центра дорожки качения до отверстия для смазки	0.256	дюйм
E	Расстояние от центра дорожки качения до отверстия для смазки	6.5	мм
Cdyn	Динамическая грузоподъемность	32.5	кН
Co	Статическая грузоподъемность	20.4	кН
kg	Масса	0.75	кг

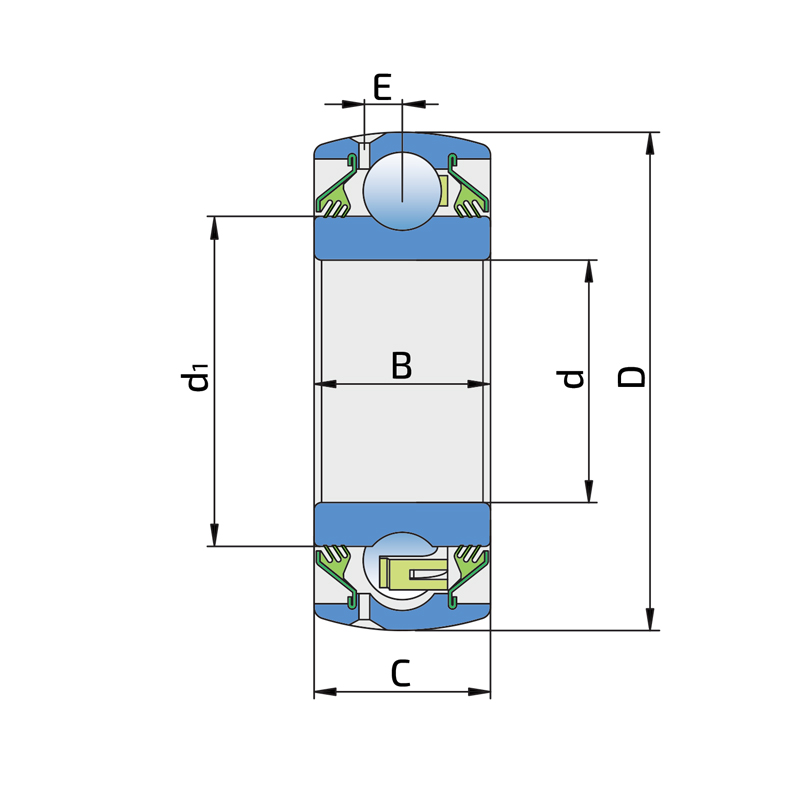

Технический чертеж

Уплотнение

УПЛОТНЕНИЕ T/ УПЛОТНЕНИЕ T (2T)

3-х кромочное уплотнение с 2-х сторон обеспечивает одинаковую защиту от загрязнений. Рекомендуется для условий, где возможность проникновения загрязнений одинакова как с одной так и с другой стороны.

Чертеж уплотнения
