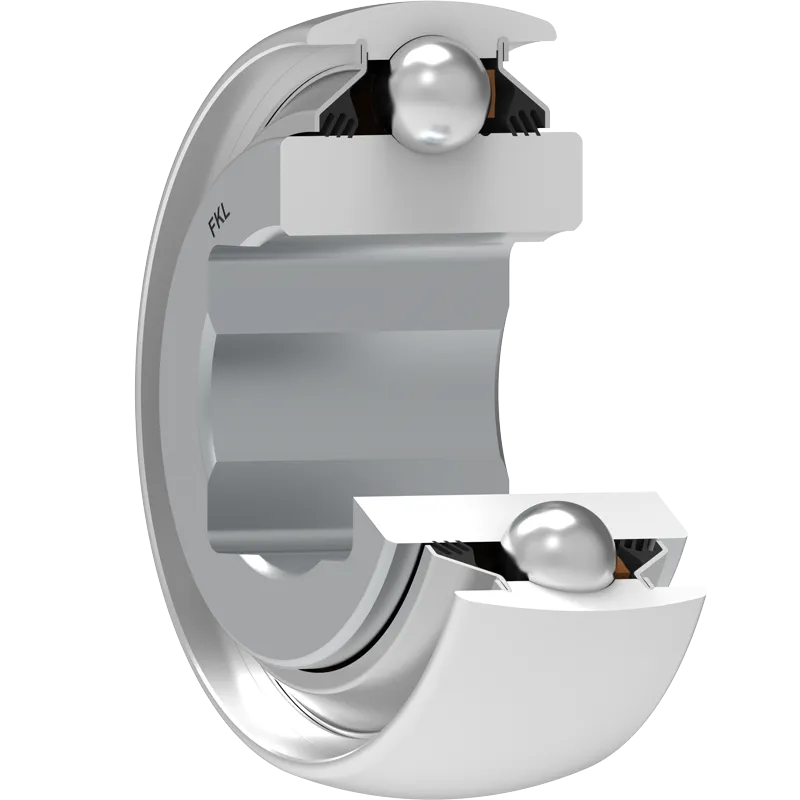

W 210PPB6
Серия с квадратным отверстием и сферическим наружным кольцом – без дополнительной смазки
Application: NULL
3D модель
| D | Наружный диаметр | 3.5433 | дюйм |
| D | Наружный диаметр | 90 | мм |
| B | Ширина внутреннего кольца | 1.437 | дюйм |
| B | Ширина внутреннего кольца | 36.5 | мм |
| C | Ширина наружного кольца | 1.188 | дюйм |
| C | Ширина наружного кольца | 30.18 | мм |
| d1 | Наружный диаметр внутреннего кольцв | 2.461 | дюйм |
| d1 | Наружный диаметр внутреннего кольца | 62.5 | мм |
| a | Размер оси | 1.1811 | дюйм |
| a | Размер оси | 30 | мм |
| Cdyn | Динамическая грузоподъемность | 35 | кН |
| Co | Статическая грузоподъемность | 23.2 | кН |
| kg | Масса | 1.02 | кг |
Технический чертеж
Уплотнение
T УПЛОТНЕНИЕ / T УПЛОТНЕНИЕ (2T)
3-х кромочное уплотнение с обеих сторон подшипника обеспечивает одинаковую защиту от загрязнения. Рекомендуется применять в случаях, когда вероятность загрязнения одинакова с обеих сторон.
Чертеж уплотнения
