Ступицы AGRO POINT
IL50B-108/5T-M24x2-RH(LH)
СТУПИЦА AGRO POINT
Application: Сеялка
.webp)

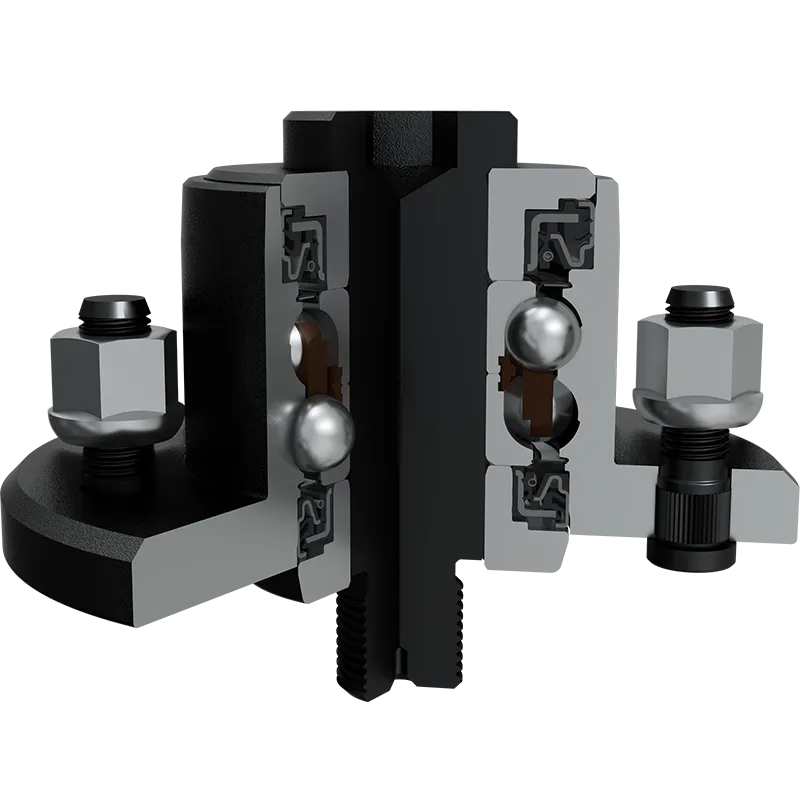

3D модель
| J | Диаметр, по которому распределены монтажные отверстия | 108 | мм |
| D | Наружный диаметр | 145 | мм |
| D1 | Центральное отверстие на диске | 79 | мм |
| M | Наружная резьба | M24x2 | мм |
| L | Общая длина | 108 | мм |
| L1 | Длина резьбы шпильки | 32.5 | мм |
| L2 | Расстояние от монтажной поверхности до поверхности, устанавливаемой на диск | 20.5 | мм |
| D3 | Наружный диаметр корпуса ступицы | 79 | мм |
| F | Длина резьбовой части | 24 | мм |
| kg | Масса | 3.985 | кг |
| Cdyn | Динамическая грузоподъемность | 60 | кН |
| Co | Статическая грузоподъемность | 45.8 | кН |
| Pu | Предел усталостной прочности | 1.924 | кН |
Технический чертеж
.jpg)
Уплотнение
КОВАНАЯ КРЫШКА+КАССЕТНОЕ УПЛОТНЕНИЕ+УПЛОТНЕНИЕ RS / УПЛОТНЕНИЕ RS+КАССЕТНОЕ УПЛОТНЕНИЕ+КОВАНАЯ КРЫШКА
Уплотнение RS-типа м кассетное уплотнение с защитной крышкой с обеих стороно обеспечивают одинаковую защиту от проникновения загрязнений. Кассетное уплотнение разработано для тяжелых условий работы. Полуметаллическая и полурезиновая конструкция с внешней стороны позволяет уплотнению оставаться в отверстии и улучшает герметичность. Внутренняя сторона изготовлена из резины, что улучшает герметичность и облегчает монтаж. Кованая крышка защищает уплотнения защищает кассетное уплотнение от механических повреждений. Этот вид уплотнения обеспечивает наилучшую защиту от жидких и твердых загрязнений, что значительно продлевает срок службы подшипника. Кованая крышка защищает уплотнения защищает кассетное уплотнение от механических повреждений
Чертеж уплотнения
