Ступицы AGRO POINT
IL50A-115/6T-B35

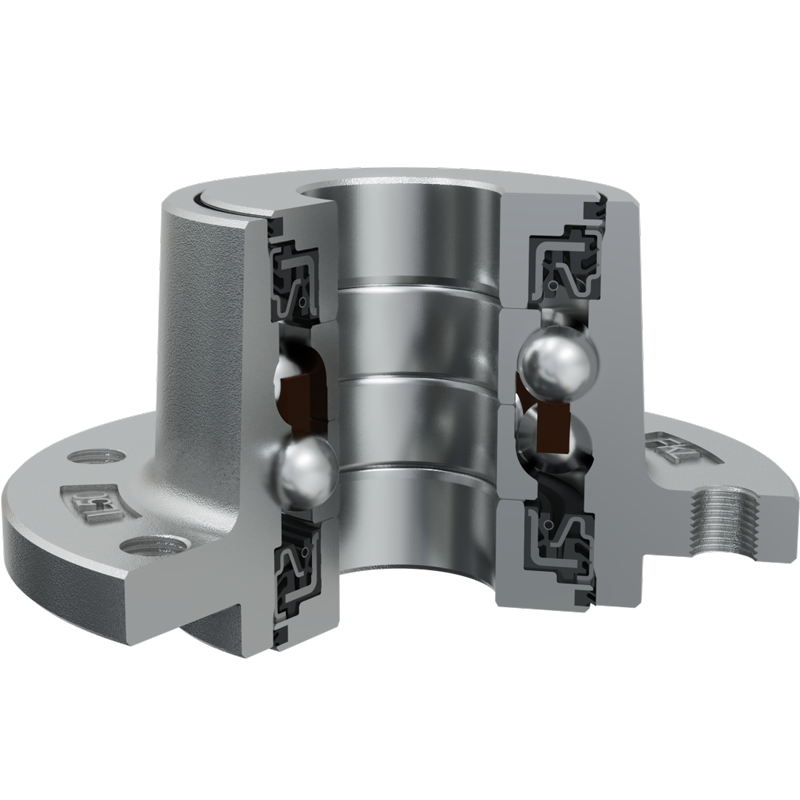

3D модель
| J | Диаметр, по которому распределены монтажные отверстия | 115 | мм |
| D | Наружный диаметр | 140 | мм |
| D1 | Центральное отверстие на диске | 87 | мм |
| H/T | Отверстие/Резьба | 6xM12x1.25 | мм |
| d1 | Внутренний диаметр | 35 | мм |
| L | Общая длина | 74 | мм |
| kg | Масса | 2.9 | кг |
| Cdyn | Динамическая грузоподъемность | 60 | кН |
| Co | Статическая грузоподъемность | 45.8 | кН |
| Pu | Предел усталостной прочности | 1.924 | кН |

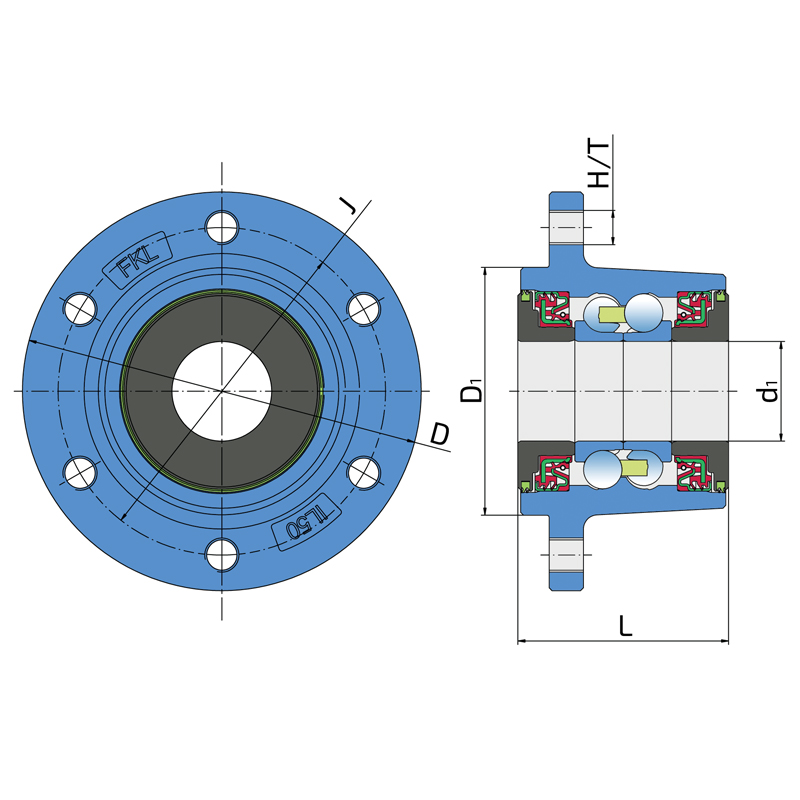

Технический чертеж
Уплотнение
Чертеж уплотнения
