Подшипниковые узлы типа Y
LEF 205 2T

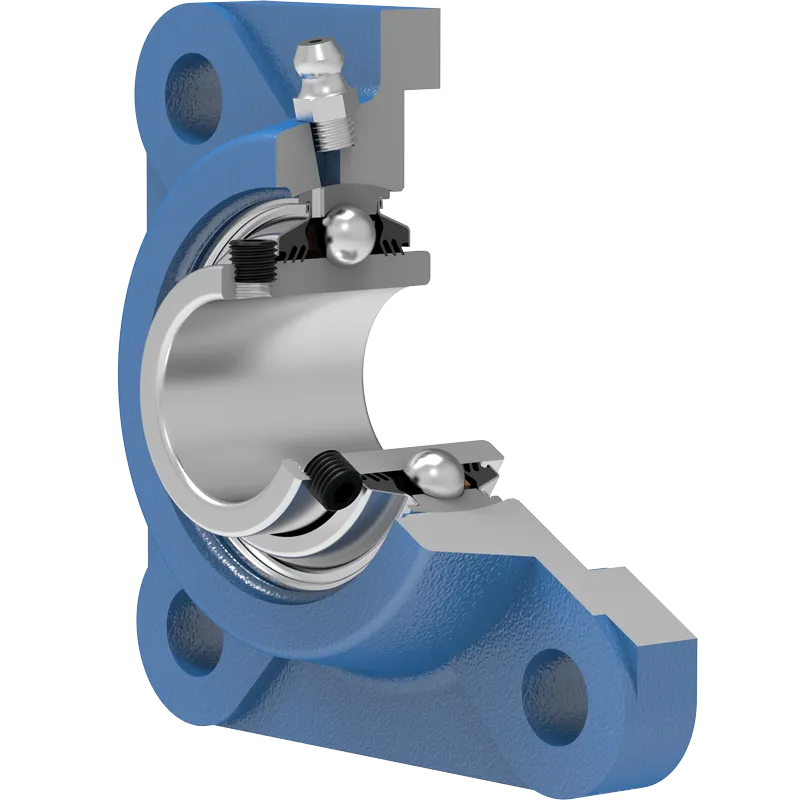

Подшипниковый узел типа Y с квадратным корпусом типа "F" из серого чугуна
Application: NULL
3D модель
| d | Внутренний диаметр | 25 | мм |
| d1 | Наружный диаметр внутреннего кольца | 33.6 | мм |
| L | Общая длина | 95 | мм |
| J | Расстояние между отверстиями | 70 | мм |
| N | Диаметр отверстия | 12H13 | мм |
| A | Общая ширина | 35.8 | мм |
| A1 | Общая ширина корпуса | 27 | мм |
| A2 | Толщина фланца корпуса | 9.5 | мм |
| B | Ширина внутреннего кольца | 34.1 | мм |
| kg | Масса | 0.75 | кг |
| Cdyn | Динамическая грузоподъемность | 14 | кН |
| Co | Статическая грузоподъемность | 7.8 | кН |
| Pu | Предел усталостной прочности | 0.328 | кН |
Технический чертеж
Уплотнение
T УПЛОТНЕНИЕ / T УПЛОТНЕНИЕ (2T)
Трёхкромочное уплотнение с обеих сторон подшипника обеспечивает одинаковую защиту от загрязнения. Рекомендуется применять в случаях, когда вероятность загрязнения одинакова с обеих сторон.
Чертеж уплотнения
