Подшипники типа Y

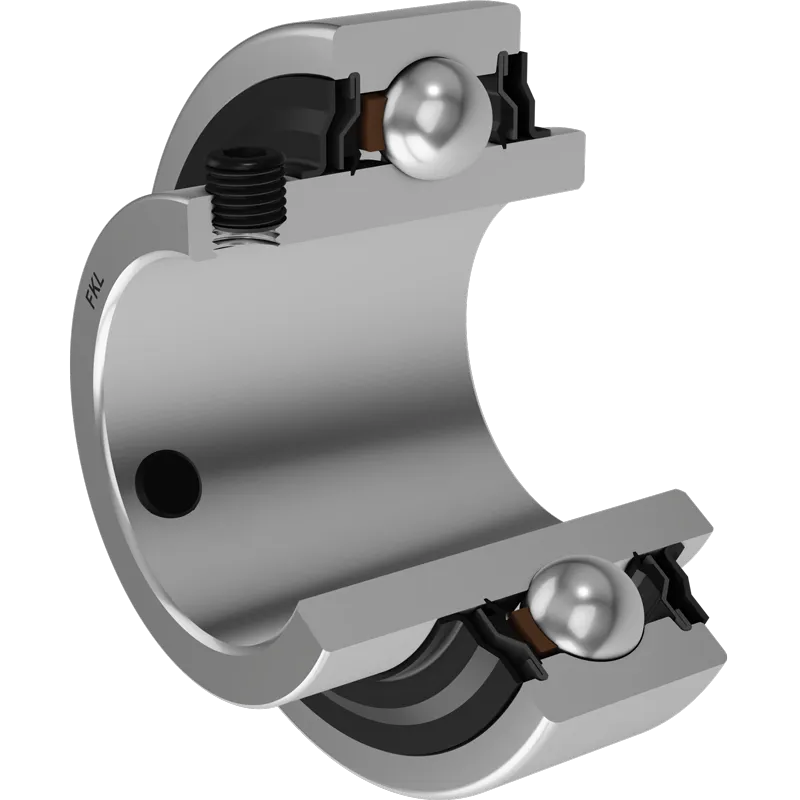

LE 206 2F.SH
Корпусный радиальный шариковый подшипник с креплением на валу винтами
Application: NULL
3D модель
| d | Внутренний диаметр | 30 | мм |
| D | Наружный диаметр | 62 | мм |
| B | Ширина внутреннего кольца | 38.1 | мм |
| C | Ширина наружного кольца | 18 | мм |
| s | Расстояние от боковой поверхности внутреннего кольца до центра дорожки качения | 15.9 | мм |
| d1 | Наружный диаметр внутреннего кольца | 39.7 | мм |
| E | Расстояние от центра дорожки качения до отверстия для смазки | 5.1 | мм |
| Gs | Винт | M6x0.76 | мм |
| sw | Размер шестигранного ключа для винта | 3 | мм |
| r1,2 | Внутреннее кольцо. Размер фаски | 0.6 | мм |
| r3,4 | Наружное кольцо. Размер фаски | 0.6 | мм |
| Cdyn | Динамическая грузоподъемность | 19.5 | кН |
| Co | Статическая грузоподъемность | 11.2 | кН |
| Pu | Предел усталостной прочности | 0.475 | кН |
| kg | Масса | 0.28 | кг |
Технический чертеж
Уплотнение
УПЛОТНЕНИЕ F/ УПЛОТНЕНИЕ F (2F)
Двойное уплотнение, защитная крышка на внутреннем кольце защищает от твердых частиц, создавая лабиринт с металлической частью упортнения. Уплотнение S-типа с лабиринтом между металлической частью и резиноворй частью, которая создает контактное уплотнение. Трение и число оборотов такие же как и для уплотнения S-типа, но обеспечивает более надежную защиту от твердых частиц. Представляет собой хорошую защиту, металлическая крышка защищает уплотнение от проникновения земли, пыли и твердых части, в то же время, создавая лабиринт с резиновой частью, Резиновая губка обеспечивает контактное уплотнение, которое защишает подшипник от от проникновения мелких частиц, воды, влаги, пара и пр. Применяется для более тяжелых условий работы. Предназначено для Y-подшипников (стандартно).
Чертеж уплотнения
