Подшипники типа Y

1726306 2S.T

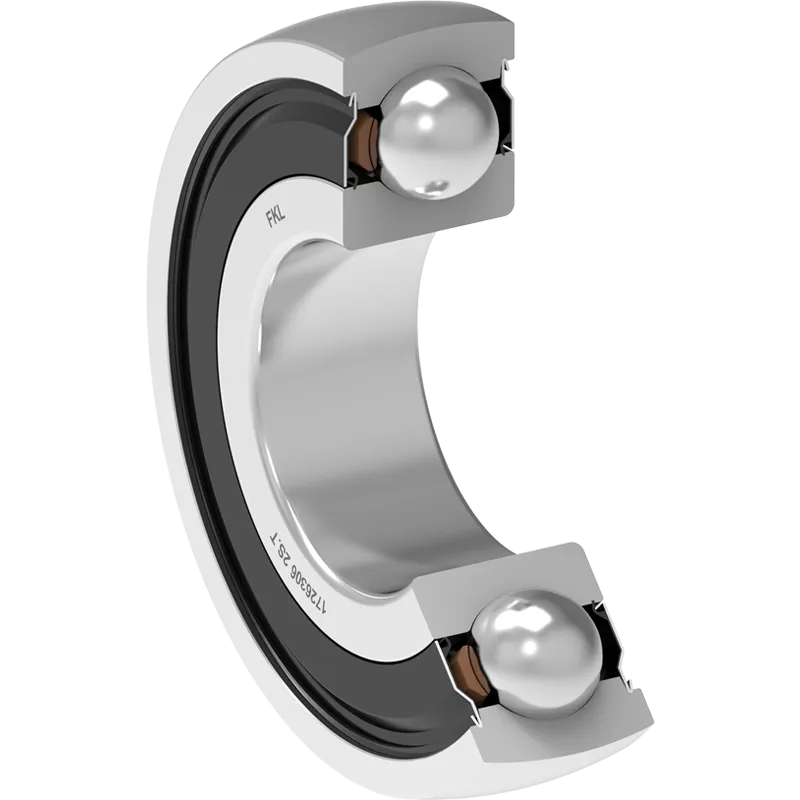

Корпусный радиальный шариковый подшипник со стандартным внутренним кольцом

Application: NULL

3D модель

Техническая спецификация
d	Внутренний диаметр	30	мм
D	Наружный диаметр	72	мм
B	Ширина внутреннего кольца	19	мм
C	Ширина наружного кольца	19	мм
d1	Наружный диаметр внутреннего кольца	44.6	мм
E1	Расстояние от центра дорожки качения до стопорного штифта	6.2	мм
P	Диаметр стопорного штифта	3	мм
P1	Высота стопорного штифта	2	мм
kg	Масса	0.116	кг
Cdyn	Динамическая грузоподъемность	29.6	кН
Co	Статическая грузоподъемность	16	кН
Pu	Предел усталостной прочности	0.672	кН

Технический чертеж

Уплотнение

S УПЛОТНЕНИЕ / S УПЛОТНЕНИЕ (2S)

Однокромочное уплотнение с лабиринтом между листовой частью и резиновой кромкой, обеспечивающее контактное уплотнение. Трение и скорости такие же, как у RS, но обеспечивает гораздо лучшую защиту от крупных частиц загрязнений. Это очень хорошая система уплотнения: листовая часть защищает уплотнение от грязи, пыли и крупных частиц. Одновременно с резиновой частью образуется лабиринт. Резиновая часть обеспечивает контактное уплотнение, предотвращая проникновение мелких частиц загрязнений, воды, влаги, пара и т. д. Подходит для нейтральных условий из-за наличия посторонних материалов. Используется в подшипниках Y (стандарт) и шарикоподшипниках с глубокими канавками.

Чертеж уплотнения
