Подшипниковые узлы типа Y

LEG 204 2F

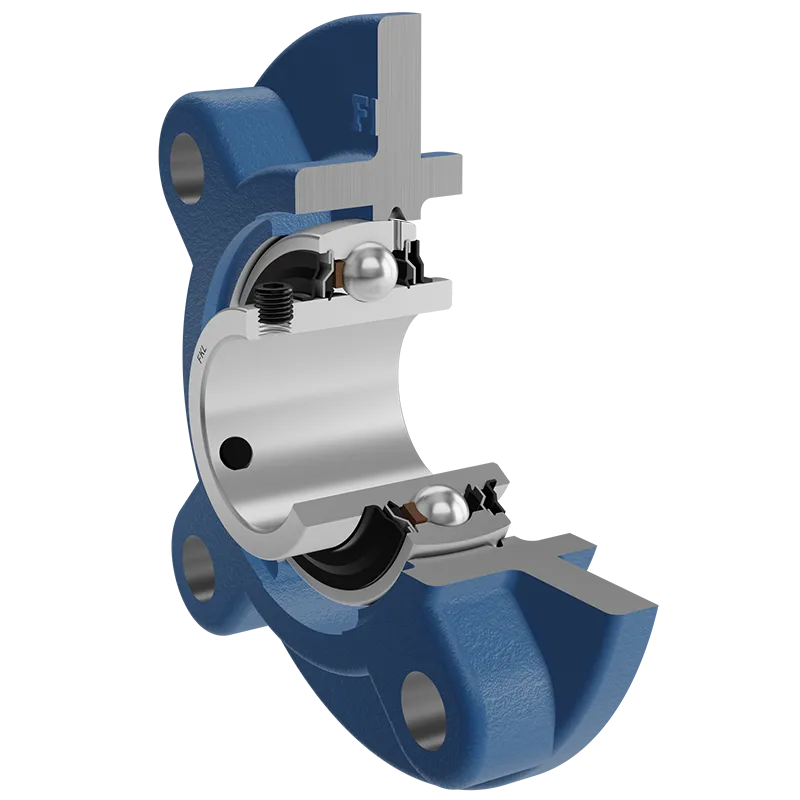

Подшипниковый узел типа Y с круглым корпусом типа "G" из серого чугуна

Application: NULL

3D модель

Техническая спецификация
d	Внутренний диаметр	20	мм
Da	Центрирующий диаметр	62	мм
L	Общая ширина	100	мм
A	Расстояние от фланца корпуса до передней части внутреннего кольца подшипника	28.3	мм
A1	Общая ширина корпуса	25.5	мм
A2	Толщина фланца корпуса	7	мм
A3	Высота центрирующего диаметра	5	мм
J	Диаметр, по которому распределены монтажные отверстия	78	мм
J1	Расстояние между отверстиями	55.1	мм
N	Диаметр установочного отверстия	12	мм
kg	Масса	0.67	кг
Cdyn	Динамическая грузоподъемность	12.7	кН
Co	Статическая грузоподъемность	6.55	кН
Pu	Предел усталостной прочности	0.28	кН

Технический чертеж

Уплотнение

УПЛОТНЕНИЕ F/ УПЛОТНЕНИЕ F (2F)

Двойное уплотнение, защитная крышка на внутреннем кольце защищает от твердых частиц, создавая лабиринт с металлической частью упортнения. Уплотнение S-типа с лабиринтом между металлической частью и резиноворй частью, которая создает контактное уплотнение. Трение и число оборотов такие же как и для уплотнения S-типа, но обеспечивает более надежную защиту от твердых частиц. Представляет собой хорошую защиту, металлическая крышка защищает уплотнение от проникновения земли, пыли и твердых части, в то же время, создавая лабиринт с резиновой частью, Резиновая губка обеспечивает контактное уплотнение, которое защишает подшипник от от проникновения мелких частиц, воды, влаги, пара и пр. Применяется для более тяжелых условий работы. Предназначено для Y-подшипников (стандартно).

Чертеж уплотнения
