Подшипниковые узлы типа Y

UYU 204 2S

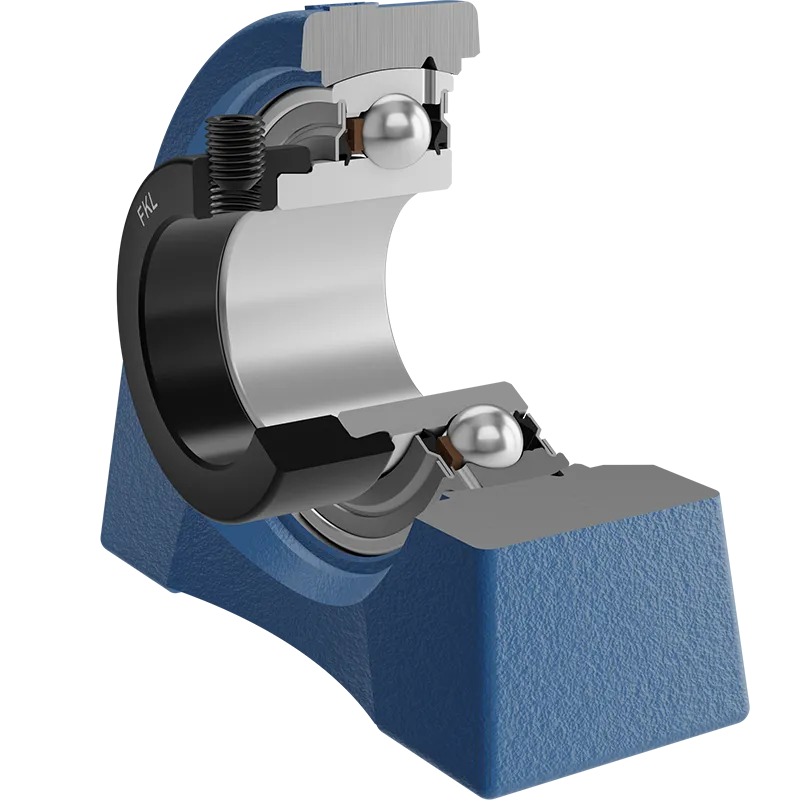

Подшипниковый узел типа Y с корпусом типа "U" из серого чугуна

Application: NULL

3D модель

Техническая спецификация
d	Внутренний диаметр	20	мм
L	Общая длина	65	мм
A	Ширина контактной поверхности корпуса	32	мм
A1	Ширина верхней части корпуса	21	мм
H	Высота корпуса	63.8	мм
H1	Расстояние от контактной поверхности до оси подшипника	33.3	мм
J	Диаметр, по которому распределены монтажные отверстия	50.8	мм
G	Резьба	M10	мм
G1	Длина резьбы	14	мм
s1	Расстояние от винта до центра дорожки качения	23.5	мм
kg	Масса	0.56	кг
Cdyn	Динамическая грузоподъемность	12.7	кН
Co	Статическая грузоподъемность	6.55	кН
Pu	Предел усталостной прочности	0.28	кН

Технический чертеж

Уплотнение

УПЛОТНЕНИЕ S/ УПЛОТНЕНИЕ S (2S)

Одинарное уплотнение с лабиринтом между металлической частью и резиновой губкой, которая осуществляет контактное уплотнение. Трение и чило оборотов такие же как и у уплотнения RS-типа, но обеспечивает более надежную защиту от проникновения трердых частиц. Представляет собой очень хороший способ герметизиции: крышка из листового металла защищает уплотнения от проникновения земли, пыли и твердых частиц, образуя лабиринт с резиновой частью. Резиновая часть обеспечивает контактное уплотнение, которое предотвращает проникновение мелких частиц, воды, влаги и пр. Применяется для нормальных условий из-за наличия разных материалов. Применяется в Z-подшипниках (стандартно) и в радиальных подшипниках.

Чертеж уплотнения
