Подшипниковые узлы типа Y

LYV 210 2F

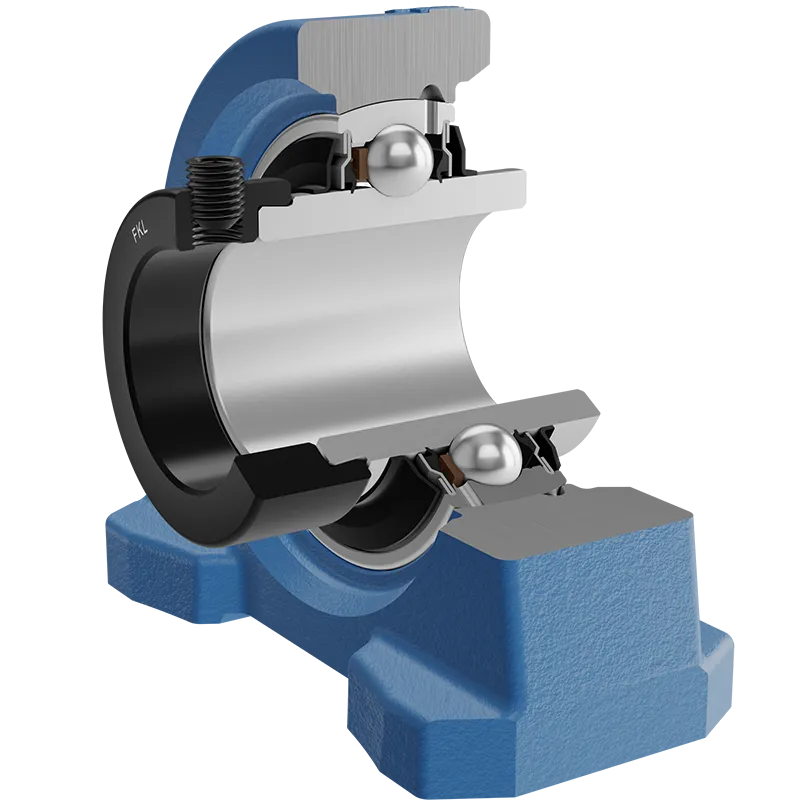

Подшипниковый узел типа Y с корпусом типа "U" из серого чугуна

Application: NULL

3D модель

Техническая спецификация
d	Внутренний диаметр	50	мм
L	Общая длина	130	мм
A	Ширина контактной поверхности корпуса	60	мм
A1	Ширина верхней части корпуса	35.5	мм
H	Высота корпуса	57.2	мм
H1	Расстояние от контактной поверхности до оси подшипника	14	мм
H2	Толщина стопы корпуса	116	мм
J	Диаметр, по которому распределены монтажные отверстия	94	мм
G	Резьба	M19	мм
G1	Длина резьбы	25	мм
s1	Расстояние от винта до центра дорожки качения	38.1	мм
kg	Масса	2.51	кг
Cdyn	Динамическая грузоподъемность	35.1	кН
Co	Статическая грузоподъемность	23.2	кН
Pu	Предел усталостной прочности	0.98	кН

Технический чертеж

Уплотнение

УПЛОТНЕНИЕ F/ УПЛОТНЕНИЕ F (2F)

Двойное уплотнение, защитная крышка на внутреннем кольце защищает от твердых частиц, создавая лабиринт с металлической частью упортнения. Уплотнение S-типа с лабиринтом между металлической частью и резиноворй частью, которая создает контактное уплотнение. Трение и число оборотов такие же как и для уплотнения S-типа, но обеспечивает более надежную защиту от твердых частиц. Представляет собой хорошую защиту, металлическая крышка защищает уплотнение от проникновения земли, пыли и твердых части, в то же время, создавая лабиринт с резиновой частью, Резиновая губка обеспечивает контактное уплотнение, которое защишает подшипник от от проникновения мелких частиц, воды, влаги, пара и пр. Применяется для более тяжелых условий работы. Предназначено для Y-подшипников (стандартно).

Чертеж уплотнения
