Подшипники типа Y
LY 205-100 2T.H

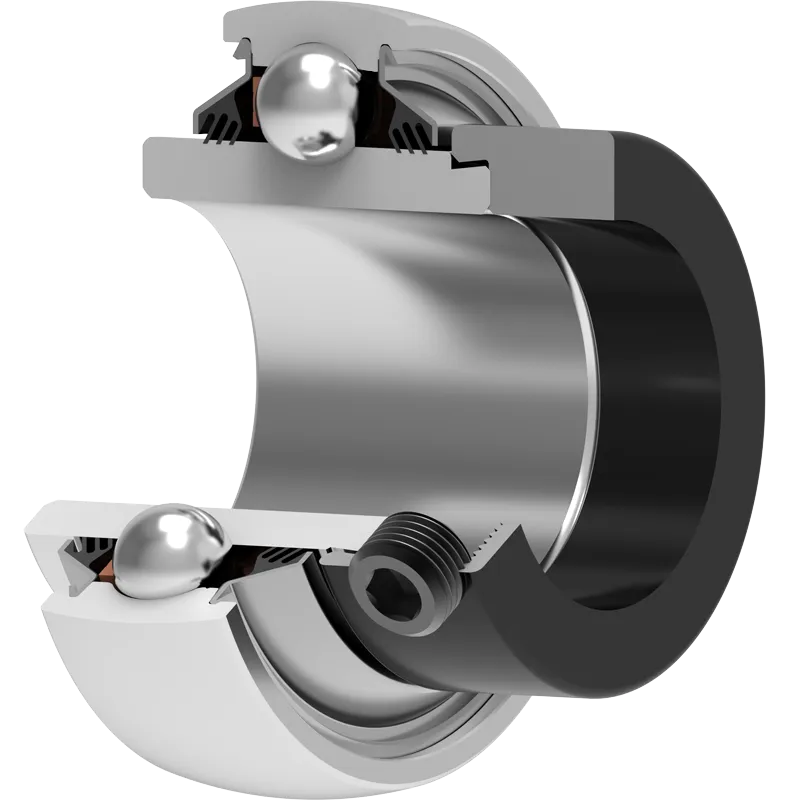

Корпусный радиальный шариковый подшипник с эксцентриковым кольцом
Application: NULL
3D модель
| d | Внутренний диаметр | 25.4 | мм |
| D | Наружный диаметр | 52 | мм |
| B | Ширина внутреннего кольца | 34.8 | мм |
| C | Ширина наружного кольца | 15 | мм |
| s | Расстояние от боковой поверхности внутреннего кольца до центра дорожки качения | 17.5 | мм |
| d1 | Наружный диаметр внутреннего кольца | 33.74 | мм |
| Gs | Установочный винт | 1/4-28 UNF | дюйм |
| sw | Размер шестигранного ключа для винта | 3.175 | мм |
| sw | Размер шестигранного ключа для винта | 1/8 | дюйм |
| r1,2 | Внутреннее кольцо. Размер фаски | 0.6 | мм |
| r3,4 | Наружное кольцо. Размер фаски | 0.6 | мм |
| B1 | Ширина внутреннего кольца с эксцентриковым кольцом | 44.3 | мм |
| d2 | Наружный диаметр эксцентрикового кольца | 37.4 | мм |
| B2 | Ширина эксцентрикового кольца | 13.5 | мм |
| kg | Масса | 0.23 | кг |
| Cdyn | Динамическая грузоподъемность | 14 | кН |
| Co | Статическая грузоподъемность | 7.8 | кН |
| Pu | Предел усталостной прочности | 0.34 | кН |
Технический чертеж
Уплотнение
T УПЛОТНЕНИЕ / T УПЛОТНЕНИЕ (2T)
3-х кромочное уплотнение с обеих сторон подшипника обеспечивает одинаковую защиту от загрязнения. Рекомендуется применять в случаях, когда вероятность загрязнения одинакова с обеих сторон.
Чертеж уплотнения
