Подшипники типа Y

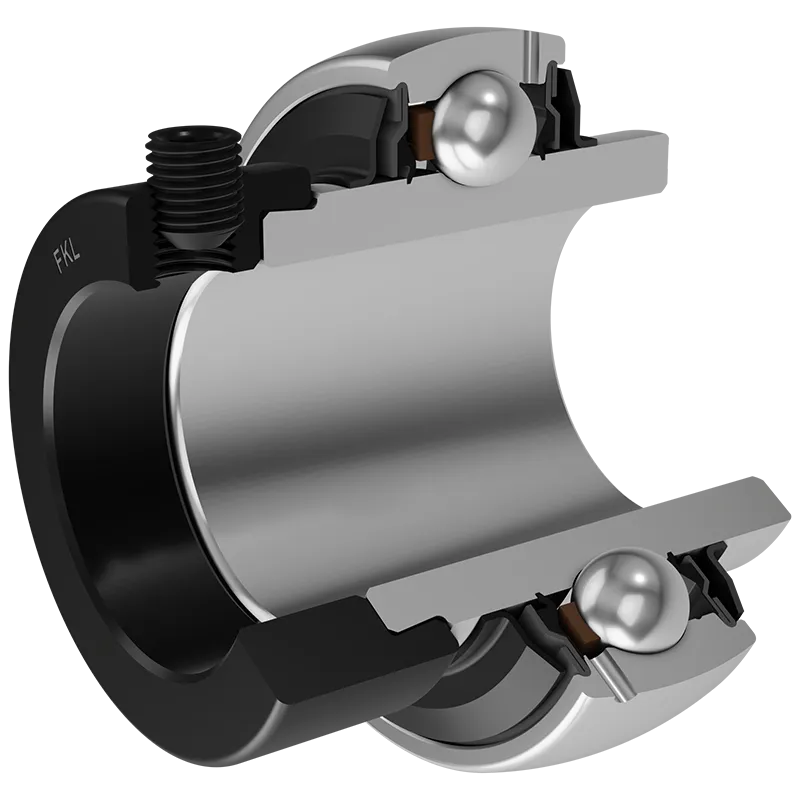

LY 206-101 2F

Корпусный радиальный шариковый подшипник с эксцентриковым кольцом

Application: NULL

3D модель

Техническая спецификация
d	Внутренний диаметр	26.9875	мм
D	Наружный диаметр	62	мм
B	Ширина внутреннего кольца	36.5	мм
C	Ширина наружного кольца	18	мм
s	Расстояние от боковой поверхности внутреннего кольца до центра дорожки качения	18.3	мм
d1	Наружный диаметр внутреннего кольца	39.7	мм
E	Расстояние от центра дорожки качения до отверстия для смазки	5.1	мм
Gs	Установочный винт	5/16-24 UNF	дюйм
sw	Размер шестигранного ключа для винта	3.969	мм
sw	Размер шестигранного ключа для винта	5/32	дюйм
r1,2	Внутреннее кольцо. Размер фаски	0.6	мм
r3,4	Наружное кольцо. Размер фаски	0.6	мм
B1	Ширина внутреннего кольца с эксцентриковым кольцом	48.4	мм
d2	Наружный диаметр эксцентрикового кольца	44.2	мм
B2	Ширина эксцентрикового кольца	16	мм
kg	Масса	0.37	кг
Cdyn	Динамическая грузоподъемность	19.5	кН
Co	Статическая грузоподъемность	11.2	кН
Pu	Предел усталостной прочности	0.48	кН

Технический чертеж

Уплотнение

УПЛОТНЕНИЕ F/ УПЛОТНЕНИЕ F (2F)

Двойное уплотнение, защитная крышка на внутреннем кольце защищает от твердых частиц, создавая лабиринт с металлической частью упортнения. Уплотнение S-типа с лабиринтом между металлической частью и резиноворй частью, которая создает контактное уплотнение. Трение и число оборотов такие же как и для уплотнения S-типа, но обеспечивает более надежную защиту от твердых частиц. Представляет собой хорошую защиту, металлическая крышка защищает уплотнение от проникновения земли, пыли и твердых части, в то же время, создавая лабиринт с резиновой частью, Резиновая губка обеспечивает контактное уплотнение, которое защишает подшипник от от проникновения мелких частиц, воды, влаги, пара и пр. Применяется для более тяжелых условий работы. Предназначено для Y-подшипников (стандартно).

Чертеж уплотнения
