Подшипники типа Y

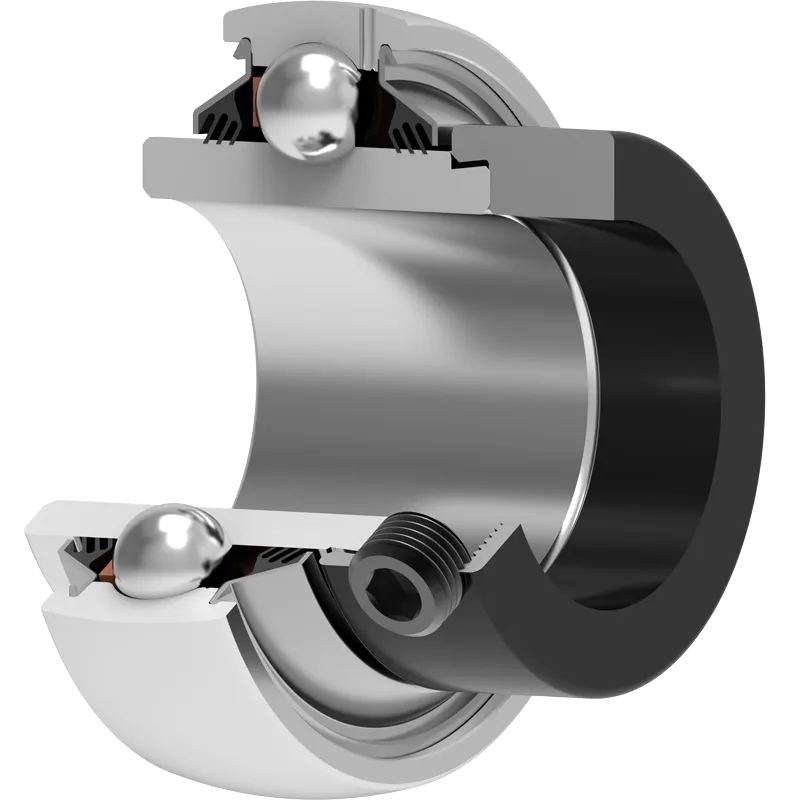

LY 206 2T
Корпусный радиальный шариковый подшипник с эксцентриковым кольцом
Application: NULL
3D модель
| d | Внутренний диаметр | 30 | мм |
| D | Наружный диаметр | 62 | мм |
| B | Ширина внутреннего кольца | 48.4 | мм |
| C | Ширина наружного кольца | 18 | мм |
| s | Расстояние от боковой поверхности внутреннего кольца до центра дорожки качения | 18.3 | мм |
| d1 | Наружный диаметр внутреннего кольца | 39.7 | мм |
| E | Расстояние от центра дорожки качения до отверстия для смазки | 5.1 | мм |
| Gs | Винт | M8x1 | мм |
| sw | Размер шестигранного ключа для винта | 4 | мм |
| r1,2 | Внутреннее кольцо. Размер фаски | 0.6 | мм |
| r3,4 | Наружное кольцо. Размер фаски | 0.6 | мм |
| B1 | Ширина внутреннего кольца с эксцентриковым кольцом | 36.5 | мм |
| d2 | Наружный диаметр эксцентрикового кольца | 44.2 | мм |
| B2 | Ширина эксцентрикового кольца | 16 | мм |
| Cdyn | Динамическая грузоподъемность | 19.5 | кН |
| Co | Статическая грузоподъемность | 11.2 | кН |
| Pu | Предел усталостной прочности | 0.48 | кН |
| kg | Масса | 0.37 | кг |
Технический чертеж
Уплотнение
УПЛОТНЕНИЕ T/ УПЛОТНЕНИЕ T (2T)
3-х кромочное уплотнение с 2-х сторон обеспечивает одинаковую защиту от загрязнений. Рекомендуется для условий, где возможность проникновения загрязнений одинакова как с одной так и с другой стороны.
Чертеж уплотнения
