Подшипники типа Y

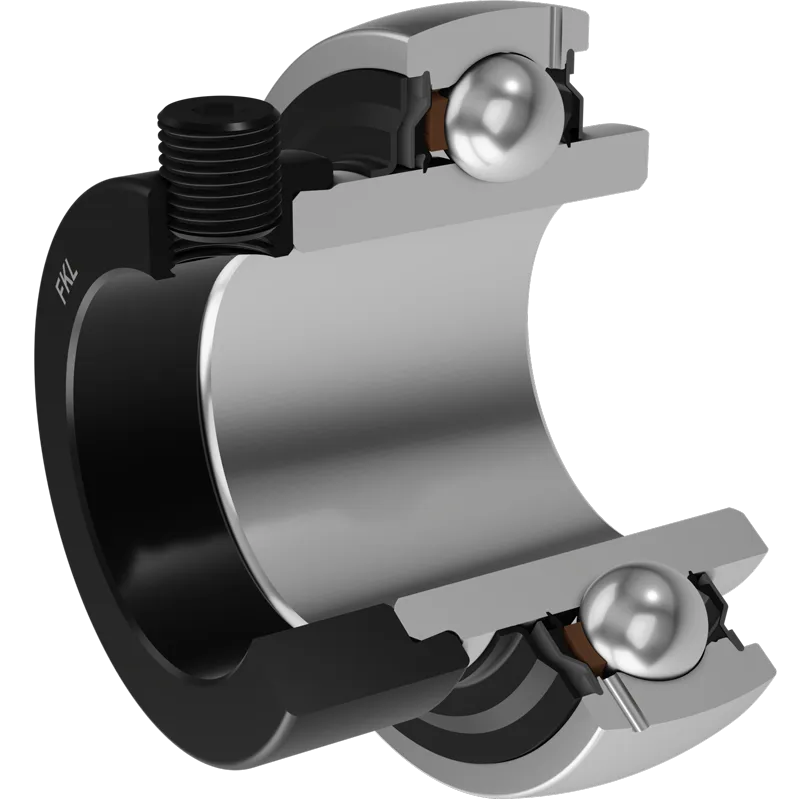

UY 211 SF
Корпусный радиальный шариковый подшипник с эксцентриковым кольцом
Application: NULL
3D модель
| d | Внутренний диаметр | 55 | мм |
| D | Наружный диаметр | 100 | мм |
| B | Ширина внутреннего кольца | 37 | мм |
| C | Ширина наружного кольца | 25 | мм |
| s | Расстояние от боковой поверхности внутреннего кольца до центра дорожки качения | 12.5 | мм |
| d1 | Наружный диаметр внутреннего кольца | 69.1 | мм |
| E | Расстояние от центра дорожки качения до отверстия для смазки | 7 | мм |
| Gs | Винт | M10x1 | мм |
| sw | Размер шестигранного ключа для винта | 5 | мм |
| r1,2 | Внутреннее кольцо. Размер фаски | 1 | мм |
| r3,4 | Наружное кольцо. Размер фаски | 0.6 | мм |
| B1 | Ширина внутреннего кольца с эксцентриковым кольцом | 53 | мм |
| d2 | Наружный диаметр эксцентрикового кольца | 74.5 | мм |
| B2 | Ширина эксцентрикового кольца | 20.6 | мм |
| kg | Масса | 1.25 | кг |
| Cdyn | Динамическая грузоподъемность | 43.6 | кН |
| Co | Статическая грузоподъемность | 29 | кН |
| Pu | Предел усталостной прочности | 1.25 | кН |
Технический чертеж
Уплотнение
S УПЛОТНЕНИЕ / F УПЛОТНЕНИЕ (SF)
S уплотнение с основной стороны и F уплотнение с передней стороны, которая подвергается воздействию загрязняющих веществ.
F уплотнение с передней стороны защищает подшипник от проникновения загрязнений.
Чертеж уплотнения
