Подшипники типа Y

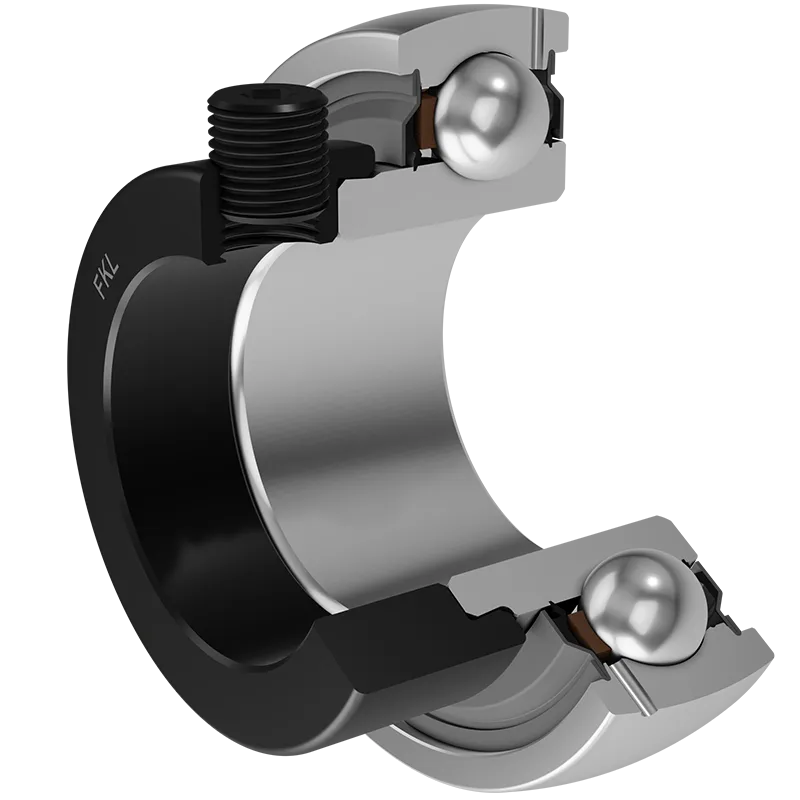

UY 211-200 2S
Корпусный радиальный шариковый подшипник с эксцентриковым кольцом
Application: NULL
3D модель
| d | Внутренний диаметр | 50.8 | мм |
| D | Наружный диаметр | 100 | мм |
| B | Ширина внутреннего кольца | 32.6 | мм |
| C | Ширина наружного кольца | 25 | мм |
| s | Расстояние от боковой поверхности внутреннего кольца до центра дорожки качения | 12.5 | мм |
| d1 | Наружный диаметр внутреннего кольца | 69.1 | мм |
| E | Расстояние от центра дорожки качения до отверстия для смазки | 7 | мм |
| Gs | Установочный винт | 3/8-24 UNF | дюйм |
| sw | Размер шестигранного ключа для винта | 4.763 | мм |
| sw | Размер шестигранного ключа для винта | 3/16 | дюйм |
| r1,2 | Внутреннее кольцо. Размер фаски | 1 | мм |
| r3,4 | Наружное кольцо. Размер фаски | 2 | мм |
| B1 | Ширина внутреннего кольца с эксцентриковым кольцом | 48.4 | мм |
| d2 | Наружный диаметр эксцентрикового кольца | 74.5 | мм |
| B2 | Ширина эксцентрикового кольца | 20.6 | мм |
| kg | Масса | 1.13 | кг |
| Cdyn | Динамическая грузоподъемность | 43.6 | кН |
| Co | Статическая грузоподъемность | 29 | кН |
| Pu | Предел усталостной прочности | 1.25 | кН |
Технический чертеж
Уплотнение
УПЛОТНЕНИЕ S/ УПЛОТНЕНИЕ S (2S)
Одинарное уплотнение с лабиринтом между металлической частью и резиновой губкой, которая осуществляет контактное уплотнение. Трение и чило оборотов такие же как и у уплотнения RS-типа, но обеспечивает более надежную защиту от проникновения трердых частиц. Представляет собой очень хороший способ герметизиции: крышка из листового металла защищает уплотнения от проникновения земли, пыли и твердых частиц, образуя лабиринт с резиновой частью. Резиновая часть обеспечивает контактное уплотнение, которое предотвращает проникновение мелких частиц, воды, влаги и пр. Применяется для нормальных условий из-за наличия разных материалов. Применяется в Z-подшипниках (стандартно) и в радиальных подшипниках.
Чертеж уплотнения
