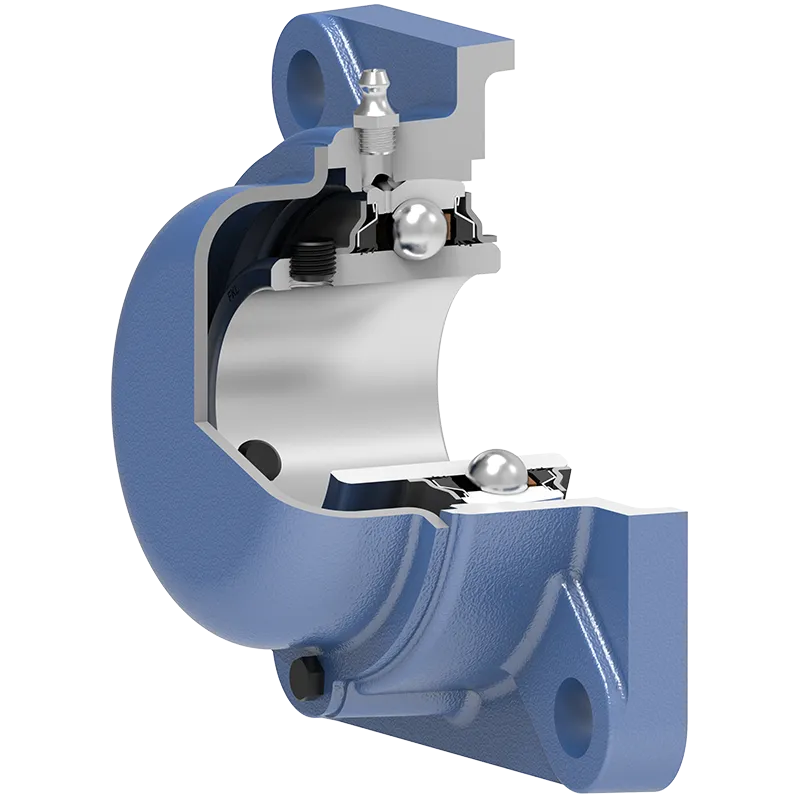

LEFC 210 2PB
Подшипниковый узел
Application: Универсальное решение
3D модель
| Co | Статическая грузоподъемность | 23.2 | кН |
| J | Диаметр, по которому распределены монтажные отверстия | 111 | мм |
| d | Внутренний диаметр | 50 | мм |
| L | Общая длина | 143 | мм |
| kg | Масса | 2.9 | кг |
| J | Расстояние между отверстиями | 35.1 | мм |
| N | Диаметр отверстия | 16 | мм |
| A | Общая ширина | 72 | мм |
| A1 | Общая ширина корпуса | 42 | мм |
| A2 | Толщина фланца корпуса | 17 | мм |
| Cdyn | Динамическая грузоподъемность | 35.1 | кН |
Технический чертеж
Уплотнение
УПЛОТНЕНИЕ PB / УПЛОТНЕНИЕ PB (2PB)
5-ти кромочное уплотнение с металлической крышкой с 2-х сторон подшипника обеспечивает одинаковую защиту от проникновения загрязнений. 5-ти кромочное уплотнение обеспечивает высокую степень защиты подшипника от проникновения загрязнений и в то же время допуская вдвое большее число оборотов благодаря специальной конструкции уплотнения. Металлическая крышка защищает уплотнение от механических повреждений.
Чертеж уплотнения
