Универсальное решение

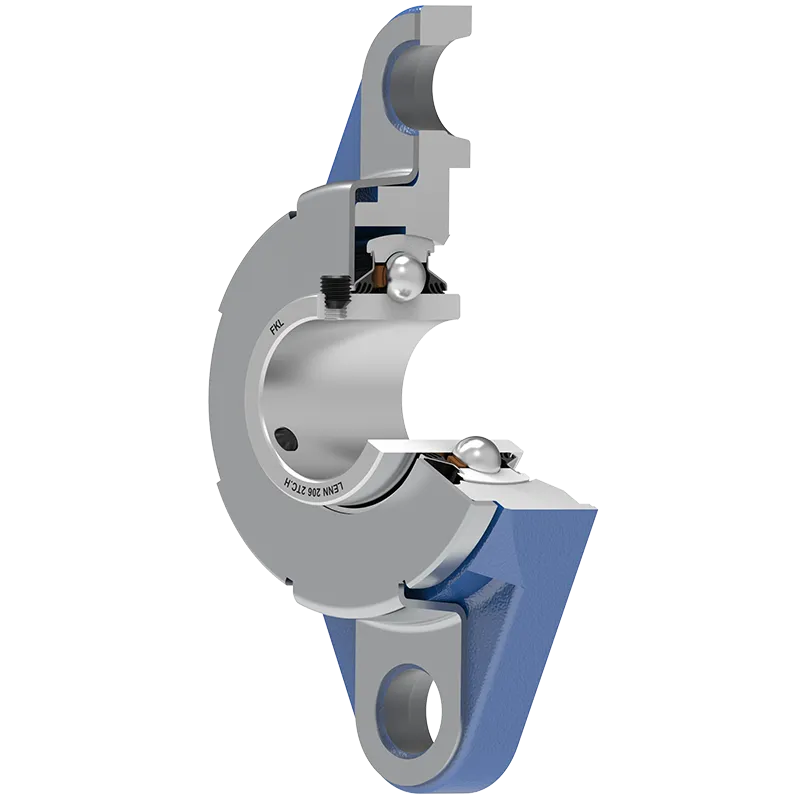

LENN 206 2TC.H

Подшипниковый узел

Application: Универсальное решение

3D модель

Техническая спецификация
d	Внутренний диаметр	30	мм
d1	Наружный диаметр внутреннего кольца	39.7	мм
H	Высота корпуса	148	мм
L	Общая длина	80	мм
J	Расстояние между отверстиями	117	мм
B	Ширина внутреннего кольца	38.1	мм
s	Расстояние от боковой поверхности внутреннего кольца до центра дорожки качения	15.9	мм
N	Диаметр отверстия	16	мм
A	Общая ширина	40.2	мм
A1	Общая ширина корпуса	30.5	мм
A2	Толщина фланца корпуса	13.5	мм
kg	Масса	1.12	кг
Cdyn	Динамическая грузоподъемность	19.5	кН
Co	Статическая грузоподъемность	11.3	кН
Pu	Предел усталостной прочности	0.475	кН

Технический чертеж

Уплотнение

УПЛОТНЕНИЕ T/ УПЛОТНЕНИЕ T +МЕТАЛЛИЧЕСКАЯ КРЫШКА

3-х кромочное уплотнение с установочной стороны и 3-х кромочное уплотнение с металлической крышкой с другой стороны, которая подвержена воздействию загрязнений. 3-х кромочное уплотнение с другой стороны защищает подшипник от проникновения загрязнений. Металлическая крышка защищает уплотнение от механических повреждений и наматывания стеблей травы, растений и веревок.

Чертеж уплотнения
