KSS-20 A

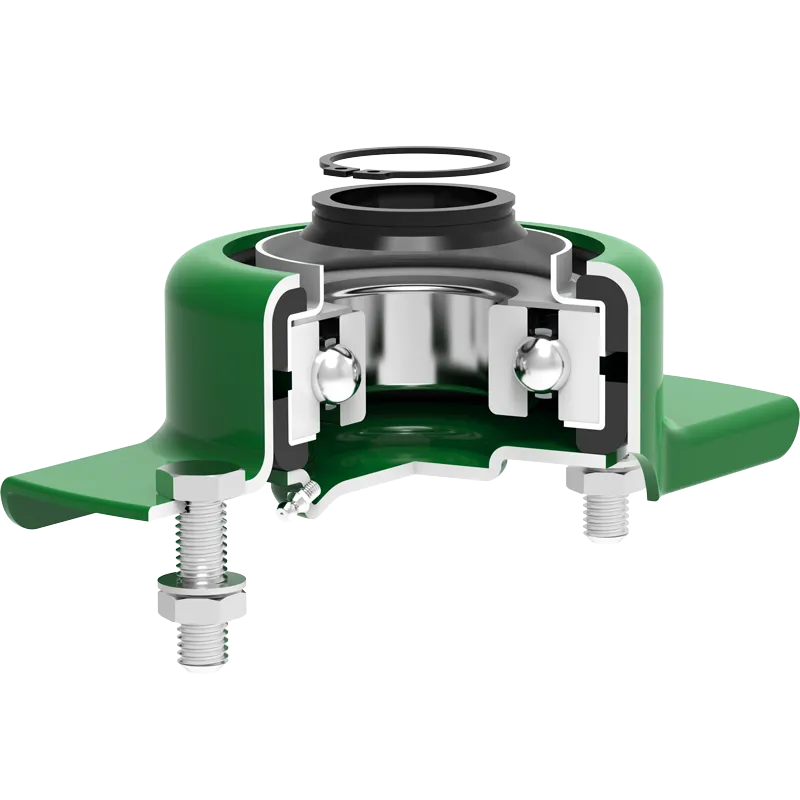

Подшипниковый узел
Application: Универсальное решение
3D модель
| d | Внутренний диаметр | 20 | мм |
| D | Диаметр центрального отверстия | 62 | мм |
| J | Расстояние между отверстиями | 85 | мм |
| A | Ширина корпуса | 34.5 | мм |
| L | Общая ширина | 65.5 | мм |
| H | Высота корпуса | 103 | мм |
| F | Длина резьбовой части | 26 | мм |
| kg | Масса | 0.475 | кг |
| Cdyn | Динамическая грузоподъемность | 12.7 | кН |
| Co | Статическая грузоподъемность | 6.55 | кН |
| Pu | Предел усталостной прочности | 0.275 | кН |
Технический чертеж
