LEFG 209-112 TDT

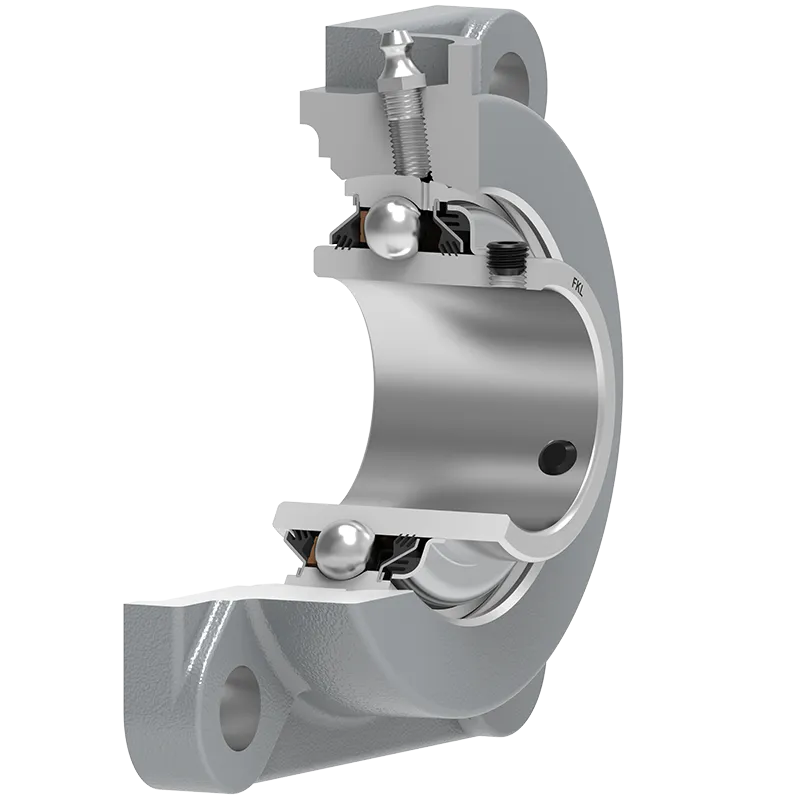

Подшипниковый узел Armor
Application: Универсальное решение
3D модель
| d | Внутренний диаметр | 44.45 | мм |
| d | Внутренний диаметр | 1 3/4 | дюйм |
| A1 | Общая ширина корпуса | 34 | мм |
| A2 | Толщина фланца корпуса | 16 | мм |
| J | Расстояние между отверстиями | 105 | мм |
| L | Общая длина | 137 | мм |
| N | Диаметр отверстия | 16 | мм |
| A | Общая ширина | 52.2 | мм |
| kg | Масса | 2.15 | кг |
| Cdyn | Динамическая грузоподъемность | 33.2 | кН |
| Co | Статическая грузоподъемность | 21.9 | кН |
| Pu | Предел усталостной прочности | 0.92 | кН |
Технический чертеж
Уплотнение
ДВОЙНОЕ T УПЛОТНЕНИЕ / T УПЛОТНЕНИЕ
3-х кромочное уплотнение с основной стороны и двойное 3-х кромочное уплотнение с передней стороны, которая подвергается загрязнению.
Двойное 3-х кромочное уплотнение защищает подшипник от проникновения загрязнений. С внешней стороны 3-х кромочное уплотнение с дополнительным уплотнением защищает внутреннее уплотнение от механических повреждений.
Чертеж уплотнения
