LEFG 208-108 TDT

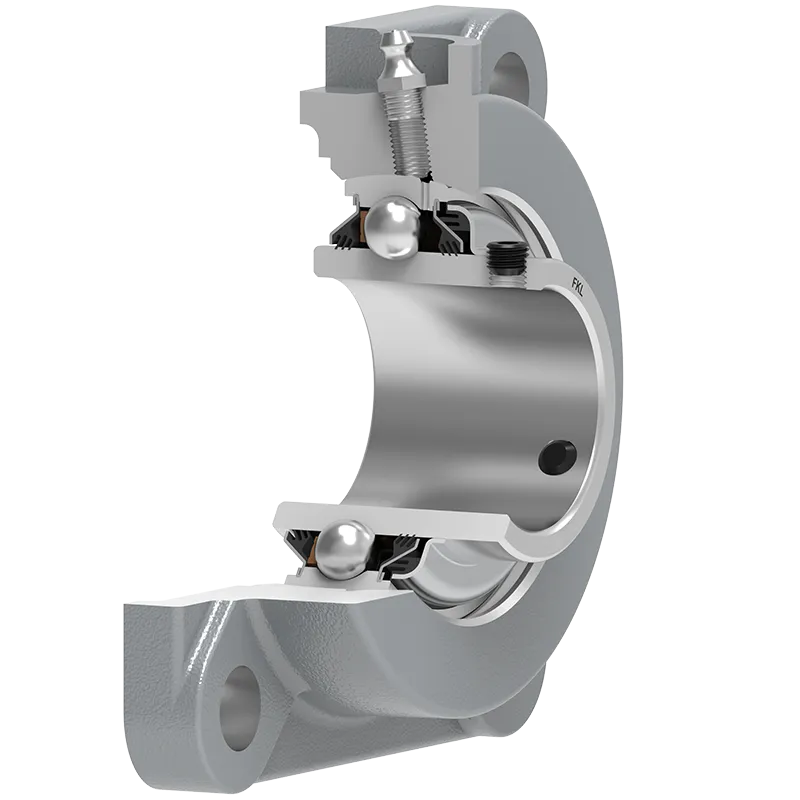

Подшипниковый узел Armor
Application: Универсальное решение
3D модель
| d | Внутренний диаметр | 38.1 | мм |
| d | Внутренний диаметр | 1 1/2 | дюйм |
| A1 | Общая ширина корпуса | 36 | мм |
| A2 | Толщина фланца корпуса | 14 | мм |
| J | Расстояние между отверстиями | 102 | мм |
| L | Общая длина | 130 | мм |
| N | Диаметр отверстия | 16H13 | мм |
| A | Общая ширина | 51.2 | мм |
| kg | Масса | 1.95 | кг |
| Cdyn | Динамическая грузоподъемность | 30.7 | кН |
| Co | Статическая грузоподъемность | 19 | кН |
| Pu | Предел усталостной прочности | 0.798 | кН |
Технический чертеж
Уплотнение
ДВОЙНОЕ T УПЛОТНЕНИЕ / T УПЛОТНЕНИЕ
3-х кромочное уплотнение с основной стороны и двойное 3-х кромочное уплотнение с передней стороны, которая подвергается загрязнению.
Двойное 3-х кромочное уплотнение защищает подшипник от проникновения загрязнений. С внешней стороны 3-х кромочное уплотнение с дополнительным уплотнением защищает внутреннее уплотнение от механических повреждений.
Чертеж уплотнения
