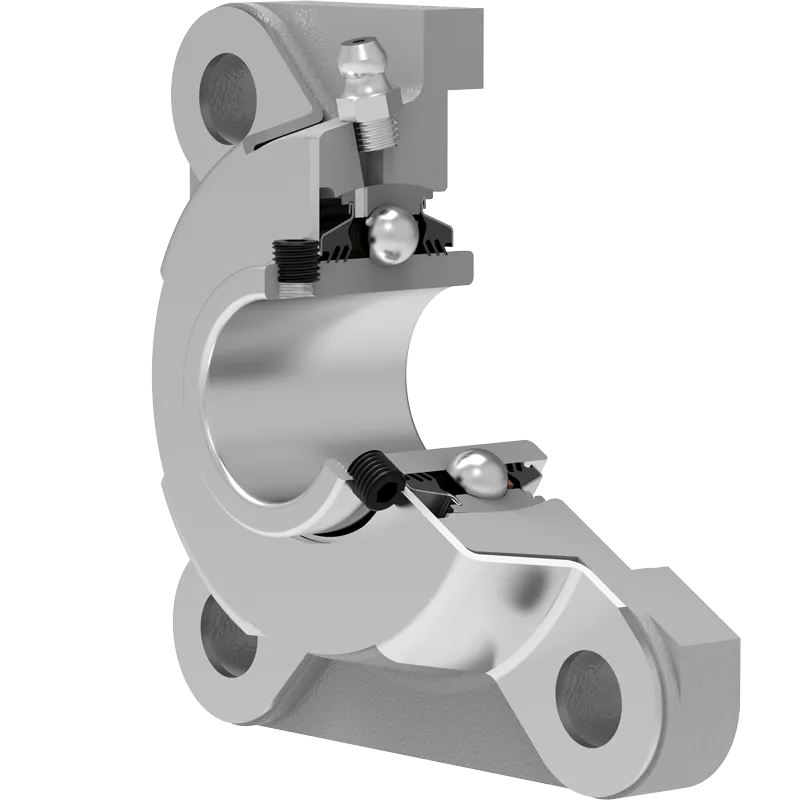

LEF 205 2TC
Подшипниковый узел
Application: Универсальное решение
3D модель
| d | Внутренний диаметр | 25 | мм |
| L | Общая длина | 95 | мм |
| J | Расстояние между отверстиями | 70 | мм |
| N | Диаметр отверстия | 12 | мм |
| A | Общая ширина | 35.8 | мм |
| A1 | Общая ширина корпуса | 27 | мм |
| A2 | Толщина фланца корпуса | 12 | мм |
| kg | Масса | 0.809 | кг |
| Cdyn | Динамическая грузоподъемность | 14 | кН |
| Co | Статическая грузоподъемность | 7.8 | кН |
| Pu | Предел усталостной прочности | 0.328 | кН |
Технический чертеж
Уплотнение
УПЛОТНЕНИЕ T/ УПЛОТНЕНИЕ T +МЕТАЛЛИЧЕСКАЯ КРЫШКА
3-х кромочное уплотнение с установочной стороны и 3-х кромочное уплотнение с металлической крышкой с другой стороны, которая подвержена воздействию загрязнений. 3-х кромочное уплотнение с другой стороны защищает подшипник от проникновения загрязнений. Металлическая крышка защищает уплотнение от механических повреждений и наматывания стеблей травы, растений и веревок.
Чертеж уплотнения
