Прикатывающий каток

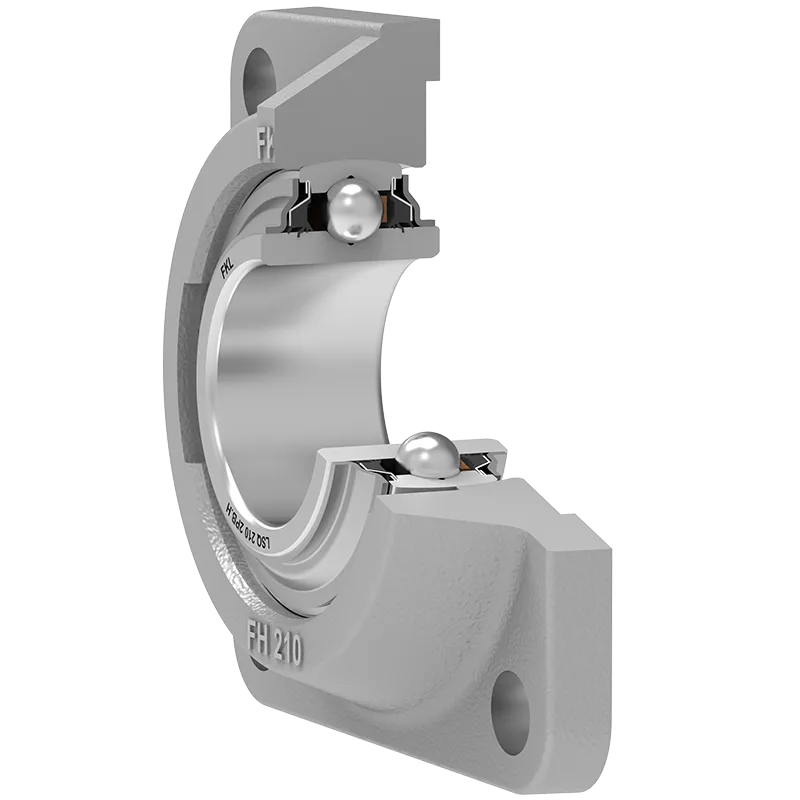

LSQFH 210 2PB.H
Подшипниковый узел
Application: Прикатывающий каток
3D модель
| J | Расстояние между отверстиями | 111 | мм |
| L | Общая длина | 143 | мм |
| d | Внутренний диаметр | 50 | мм |
| B | Ширина внутреннего кольца | 38.4 | мм |
| N | Диаметр отверстия | 17 | мм |
| A | Общая ширина | 38.5 | мм |
| A2 | Толщина фланца корпуса | 13 | мм |
| kg | Масса | 2.47 | кг |
| Cdyn | Динамическая грузоподъемность | 56 | кН |
| Co | Статическая грузоподъемность | 45 | кН |
| Pu | Предел усталостной прочности | 1.89 | кН |
Технический чертеж
Уплотнение
УПЛОТНЕНИЕ PB / УПЛОТНЕНИЕ PB (2PB)
5-ти кромочное уплотнение с металлической крышкой с 2-х сторон подшипника обеспечивает одинаковую защиту от проникновения загрязнений. 5-ти кромочное уплотнение обеспечивает высокую степень защиты подшипника от проникновения загрязнений и в то же время допуская вдвое большее число оборотов благодаря специальной конструкции уплотнения. Металлическая крышка защищает уплотнение от механических повреждений.
Чертеж уплотнения
