Прикатывающий каток

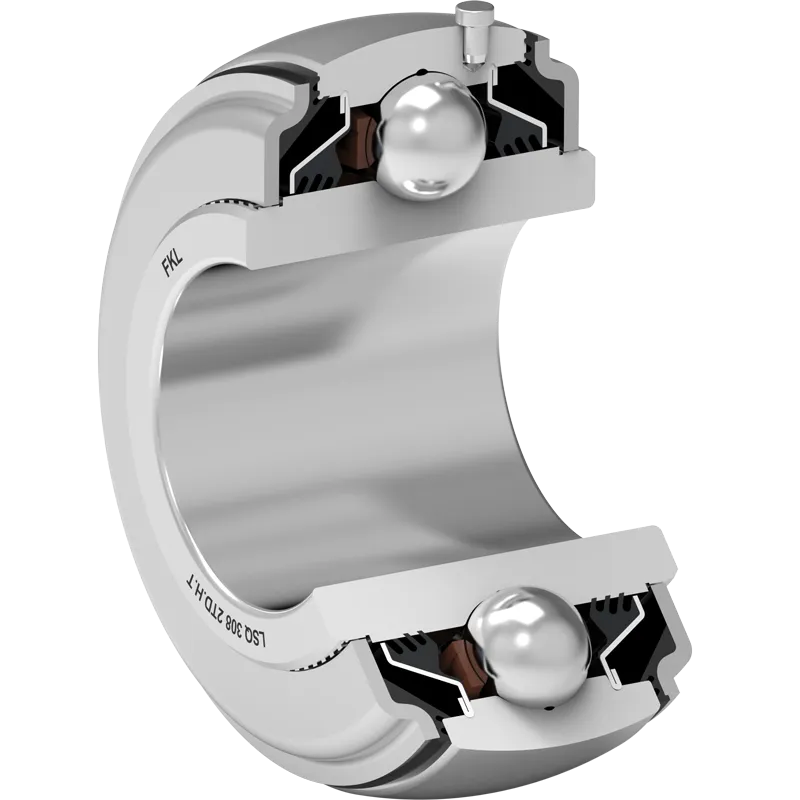

LSQ 308 2TD.H.T
Ball bearing
Application: Прикатывающий каток
3D модель
| d | Внутренний диаметр | 40 | мм |
| D | Наружный диаметр | 90 | мм |
| B | Ширина внутреннего кольца | 45.8 | мм |
| C | Ширина наружного кольца | 26 | мм |
| d1 | Наружный диаметр внутреннего кольца | 56.11 | мм |
| E | Расстояние от центра дорожки качения до отверстия для смазки | 7 | мм |
| kg | Масса | 0.967 | кг |
| Cdyn | Динамическая грузоподъемность | 62.3 | кН |
| Co | Статическая грузоподъемность | 45.2 | кН |
| Pu | Предел усталостной прочности | 1.898 | кН |
Технический чертеж
Уплотнение
ПРОРЕЗИНЕННОЕ КОЛЬЦО + Т-УПЛОТНЕНИЕ / Т-УПЛОТНЕНИЕ + ПРОРЕЗИНЕННОЕ КОЛЬЦО
Прорезиненное кольцо и 3-х кромочное уплотнение с основной стороны и 3-х кромочное уплотнение и прорезиненное кольцо с передней стороны, которая подвергается воздействию загрязняющих веществ.
3-х кромочное уплотнение защищает подшипник от проникновения загрязнений. Прорезиненное кольцо защищает уплотнение от механических повреждений и обеспечивает дополнительную герметизацию.
Чертеж уплотнения
