Прикатывающий каток
PRB-45-00

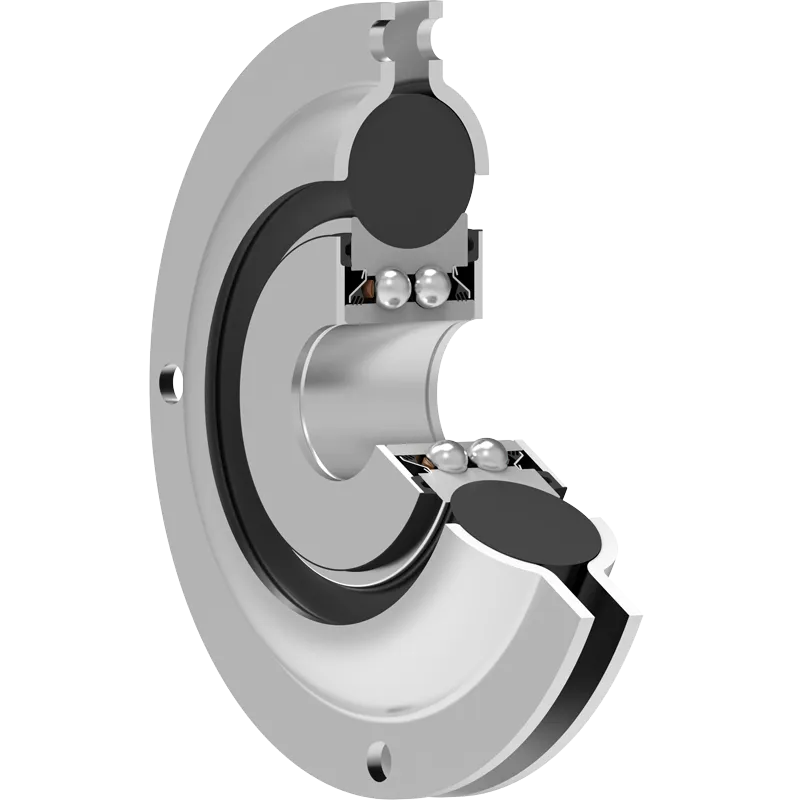

Подшипниковый узел
Application: Прикатывающий каток
3D модель
| d | Внутренний диаметр | 45 | мм |
| B | Ширина внутреннего кольца | 52 | мм |
| A | Общая ширина | 55 | мм |
| J | Диаметр, по которому распределены монтажные отверстия | 208 | мм |
| H/T | Отверстие/Резьба | 4x12.1 | мм |
| kg | Масса | 4.663 | кг |
| Cdyn | Динамическая грузоподъемность | 51 | кН |
| Co | Статическая грузоподъемность | 39 | кН |
| Pu | Предел усталостной прочности | 1.638 | кН |
Технический чертеж
Уплотнение
ФРОНТАЛЬНОЕ 2-Х КРОМОЧНОЕ УПЛОТНЕНИЕ + T УПЛОТНЕНИЕ / T УПЛОТНЕНИЕ + ФРОНТАЛЬНОЕ 2-Х КРОМОЧНОЕ УПЛОТНЕНИЕ
3-х кромочное уплотнение и фронтальное 2-х кромочное уплотнение с обеих сторон подшипника обеспечивают одинаковую защиту от загрязнений. Рекомендуется для применения в случаях, когда вероятность загрязнения одинакова с обеих сторон.
Чертеж уплотнения
