PL-7520

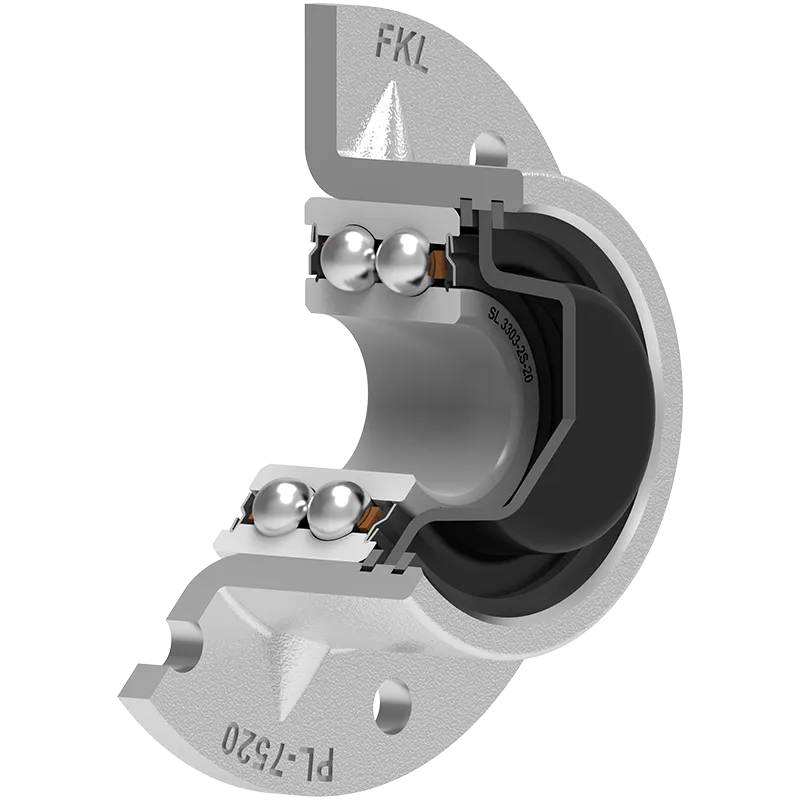

Двухрядный радиально-упорный шариковый подшипник в штампованном стальном корпусе
Application: Сеялка
3D модель
| d | Внутренний диаметр | 20 | мм |
| D | Наружный диаметр | 92 | мм |
| J | Диаметр, по которому распределены монтажные отверстия | 75 | мм |
| L1 | Общая длина фланца | 34 | мм |
| N | Диаметр отверстия | 6.7H12 | мм |
| kg | Масса | 0.56 | кг |
| Cdyn | Динамическая грузоподъемность | 19.5 | кН |
| Co | Статическая грузоподъемность | 12.6 | кН |
| Pu | Предел усталостной прочности | 0.529 | кН |
Технический чертеж
Уплотнение
УПЛОТНЕНИЕ S/ УПЛОТНЕНИЕ S +ПЛАСТМАССОВАЯ КРЫШКА
Уплотнение S-типа с установочной стороны и уплотнение с пластмассовой крышкой с другой стороны, которая подвержена внешнему воздействию. Пластмассовая крышка защищает гайку и уменьшает проникновение загрязнений.
Чертеж уплотнения
