Продукция
Сеялка

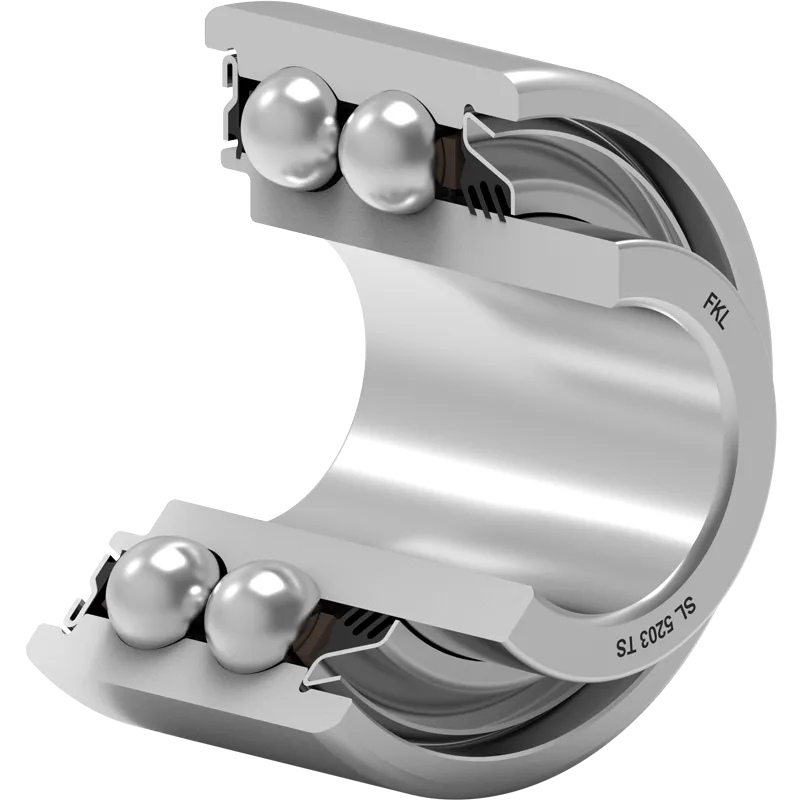

SL 5203 TS
3D модель
| d | Внутренний диаметр | 16.8 | мм |
| d1 | Внутренний диаметр | 22 | мм |
| D | Наружный диаметр | 40 | мм |
| B | Ширина внутреннего кольца | 32 | мм |
| C | Ширина наружного кольца | 24.3 | мм |
| α | Угол контакта | 30 | ° |
| kg | Масса | 0.14 | кг |
| Cdyn | Динамическая грузоподъемность | 14.21 | кН |
| Co | Статическая грузоподъемность | 8.8 | кН |
| Pu | Предел усталостной прочности | 0.3696 | кН |
Технический чертеж
Уплотнение
Чертеж уплотнения
