Сеялка
3204 B

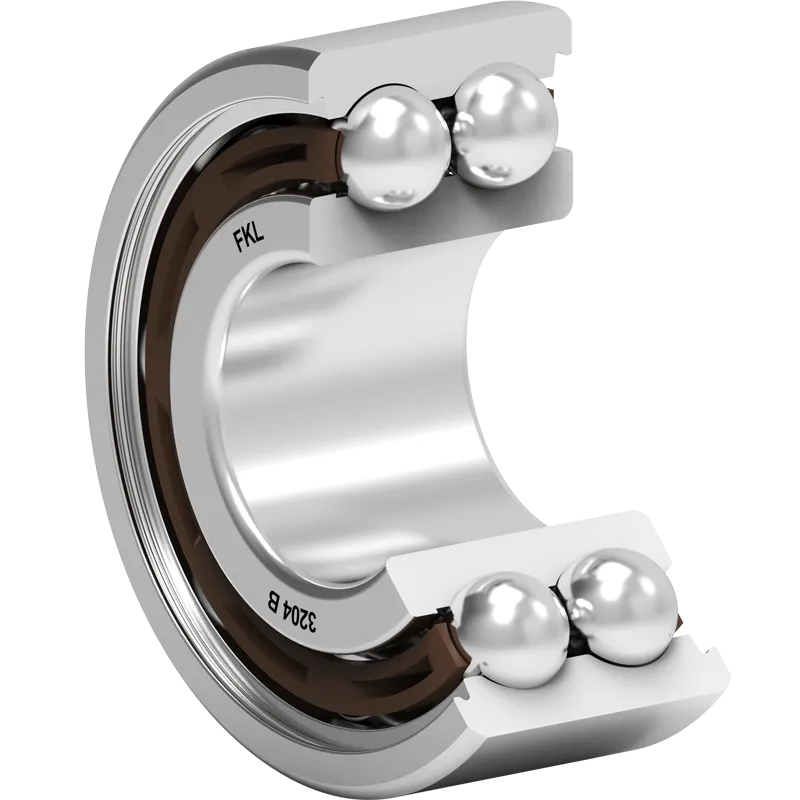

Двухрядный радиально-упорный шариковый подшипник
Application: Сеялка
3D модель
| d | Внутренний диаметр | 20 | мм |
| D | Наружный диаметр | 47 | мм |
| B | Ширина внутреннего кольца | 20.6 | мм |
| α | Угол контакта | 25 | ° |
| r1,2 | Внутреннее кольцо. Размер фаски | 1 | мм |
| kg | Масса | 0.16 | кг |
| Cdyn | Динамическая грузоподъемность | 18.8 | кН |
| Co | Статическая грузоподъемность | 12.6 | кН |
| Pu | Предел усталостной прочности | 0.529 | кН |
Технический чертеж
Уплотнение
Открытый подшипник
Чертеж уплотнения
