Сеялка

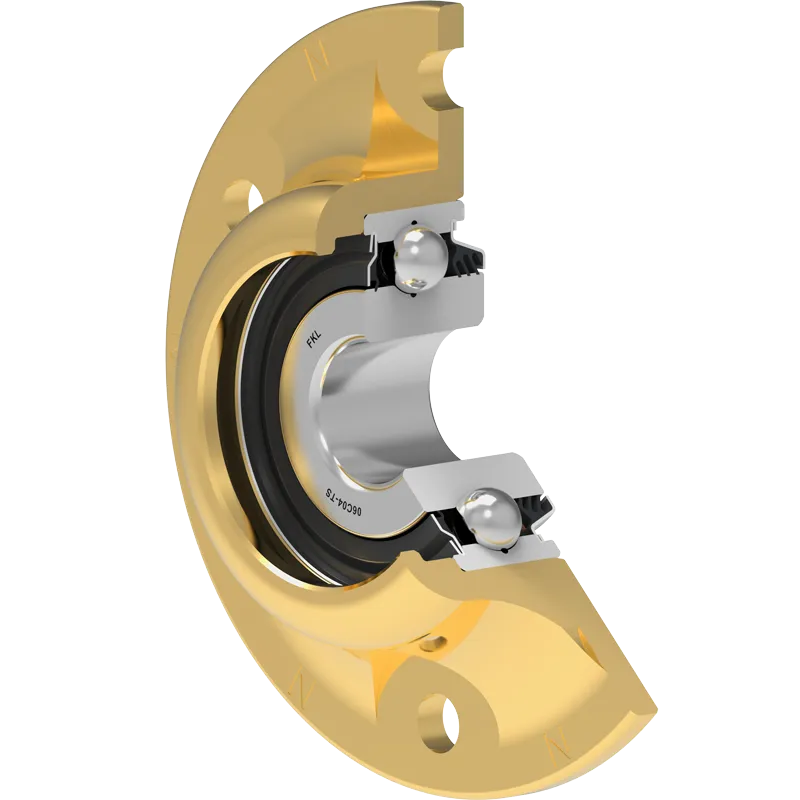

PL90-73/6H-B16
Подшипниковый узел s (Angular contact ball bearings in pressed steel housing)
Application: Сеялки
3D модель
| d | Внутренний диаметр | 16 | мм |
| D | Наружный диаметр | 90 | мм |
| J | Диаметр, по которому распределены монтажные отверстия | 73 | мм |
| H/T | Отверстие/Резьба | 6x6.8 | мм |
| L1 | Общая длина фланца | 23 | мм |
| L2 | Ширина подшипника | 18.67 | мм |
| kg | Масса | 0.4 | кг |
| Cdyn | Динамическая грузоподъемность | 60 | кН |
| Co | Статическая грузоподъемность | 45.8 | кН |
| Pu | Предел усталостной прочности | 1.924 | кН |
Технический чертеж
Уплотнение
T УПЛОТНЕНИЕ / S УПЛОТНЕНИЕ
3-х кромочное уплотнение с основной стороны и S уплотнение с передней стороны.
3-х кромочное уплотнение с основной стороны, защищенное установленным диском, предотвращает подшипник от загрязнения.
S уплотнение с передней стороны предотвращает попадание загрязнений в подшипник.
Чертеж уплотнения
