Сеялка

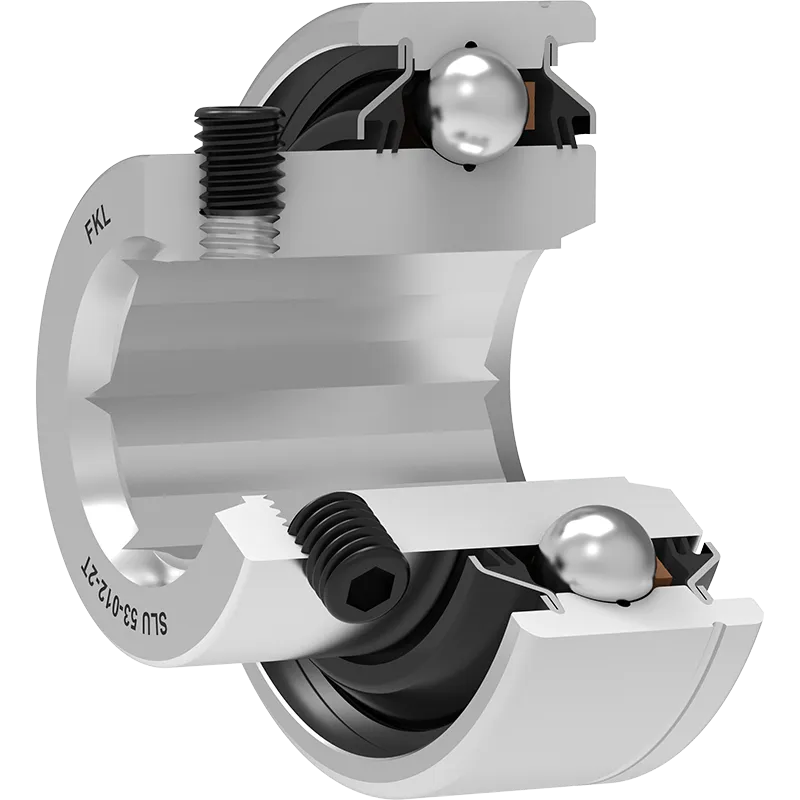

SLU 53-012-2T
Four Point Contact Шариковый подшипник
Application: Сеялка
3D модель
| a | Размер оси | 19.18 | мм |
| a | Размер оси | 0.755 | дюйм |
| d | Внутренний диаметр | 19.6 | мм |
| d | Внутренний диаметр | 0.772 | дюйм |
| D | Наружный диаметр | 53.086 | мм |
| B | Ширина внутреннего кольца | 34.2 | мм |
| C | Ширина наружного кольца | 18.288 | мм |
| α | Угол контакта | 25 | ° |
| kg | Масса | 0.257 | кг |
| Cdyn | Динамическая грузоподъемность | 14 | кН |
| Co | Статическая грузоподъемность | 7.8 | кН |
| Pu | Предел усталостной прочности | 0.328 | кН |
Технический чертеж
Уплотнение
УПЛОТНЕНИЕ D/ УПЛОТНЕНИЕ D (2D)
2-х кромочное уплотнение обнспечивает двойную защиту по сравнению с уплотнением S-типа. При этом допустимые обороты значительно ниже из-за большого трения между резиновыми кромками и внутренним кольцом, до 1500 об/мин. Металлическая часть защищает уплотнения от грязи, пыли и твердых частиц, одновременно создавая лабиринт с резиновой частью. Применяется в подшипниках, предназначенных для с/х и строительных машин, с частотой вращения до 1500 об/мин.
Чертеж уплотнения
