PL-7520-SM

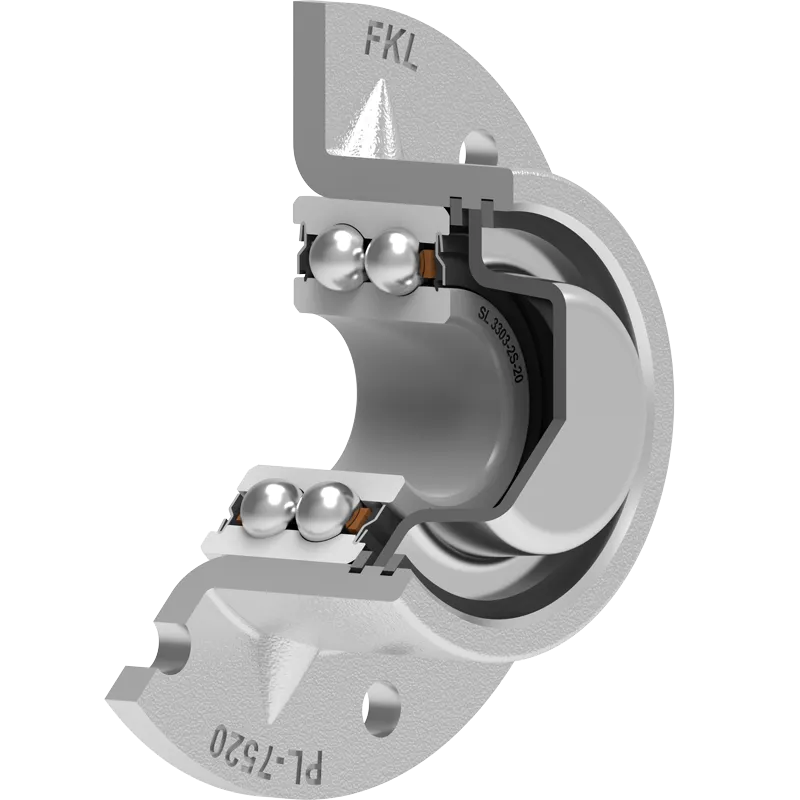

Двухрядный радиально-упорный шариковый подшипник в штампованном стальном корпусе
Application: Сеялка
3D модель
| d | Внутренний диаметр | 20 | мм |
| D | Наружный диаметр | 92 | мм |
| J | Диаметр, по которому распределены монтажные отверстия | 75 | мм |
| L1 | Общая длина фланца | 34 | мм |
| L | Общая длина | 42 | мм |
| N | Диаметр отверстия | 6.7H12 | мм |
| kg | Масса | 0.52 | кг |
| Cdyn | Динамическая грузоподъемность | 19.6 | кН |
| Co | Статическая грузоподъемность | 12.5 | кН |
| Pu | Предел усталостной прочности | 0.525 | кН |
Технический чертеж
Уплотнение
S УПЛОТНЕНИЕ / S УПЛОТНЕНИЕ + O-RING + МЕТАЛЛИЧЕСКАЯ КРЫШКА
S уплотнение с основной стороны и S уплотнение и уплотнительное кольцо и металлическая крышка с передней стороны, которая подвергается воздействию загрязняющих веществ.
Металлическая крышка защищает гайку и предотвращает проникновение загрязнений.
Чертеж уплотнения
