Сеялка

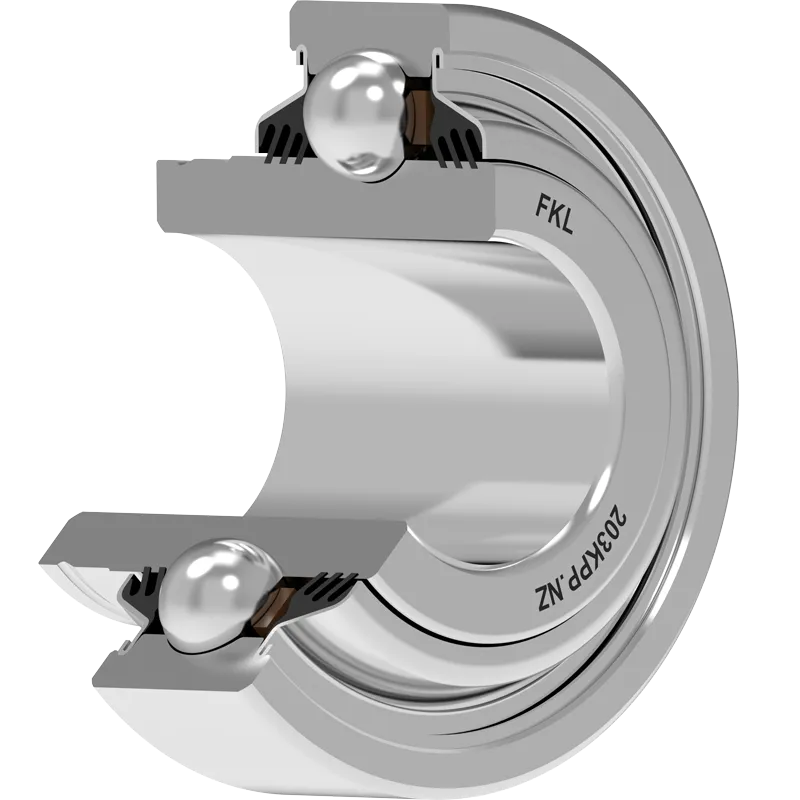

203KPP.NZ
Шариковый подшипник
Application: Сеялка
3D модель
| d | Внутренний диаметр | 16.26 | мм |
| d1 | Наружный диаметр внутреннего кольца | 24.2 | мм |
| D | Наружный диаметр | 40 | мм |
| B | Ширина внутреннего кольца | 25.4 | мм |
| C | Ширина наружного кольца | 12 | мм |
| kg | Масса | 0.092 | кг |
| Cdyn | Динамическая грузоподъемность | 9.5 | кН |
| Co | Статическая грузоподъемность | 4.75 | кН |
| Pu | Предел усталостной прочности | 0.2 | кН |
Технический чертеж
Уплотнение
2T
Трёхкромочное уплотнение с обеих сторон подшипника обеспечивает одинаковую защиту от загрязнения. Рекомендуется применять в случаях, когда вероятность загрязнения одинакова с обеих сторон.
Чертеж уплотнения
