Сеялка

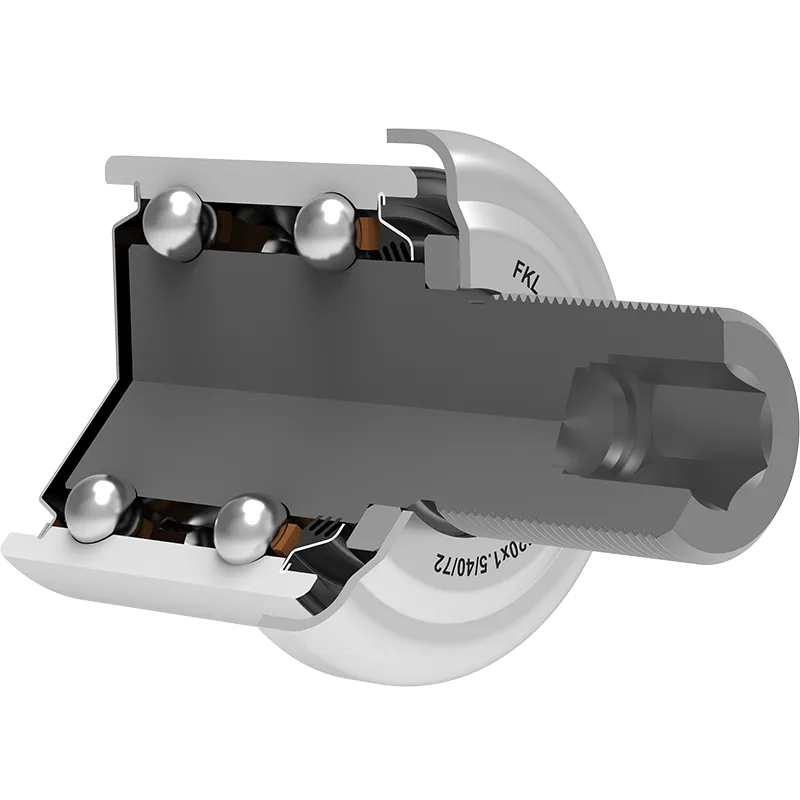

VP-M20x1.5/40/72-R(L)
Двухрядный шариковый подшипникs с осью
Application: Сеялка, высевающий аппарат
.webp)
3D модель
.png)
| a | Шестигранное отверстие | 10 | мм |
| d | Внутренний диаметр | 24.2 | мм |
| D | Наружный диаметр | 40 | мм |
| L | Общая длина | 72 | мм |
| L1 | Длина установки | 44 | мм |
| M | Наружная резьба | M20x1.5 | мм |
| α | Угол контакта | 20 | ° |
| kg | Масса | 0.44 | кг |
| Cdyn | Динамическая грузоподъемность | 14.2 | кН |
| Co | Статическая грузоподъемность | 8.8 | кН |
| Pu | Предел усталостной прочности | 0.37 | кН |
Технический чертеж
.png)
Уплотнение
МЕТАЛЛИЧЕСКАЯ КРЫШКА / T УПЛОТНЕНИЕ
Металлическая крышка с одной стороны и 3-х кромочное уплотнение с другой стороны. Металлическая крышка предотвращает возможность загрязнения, а 3-х кромочное уплотнение с другой стороны обеспечивает длительную защиту от проникновения всех видов загрязнений.
Чертеж уплотнения
