Сеялка

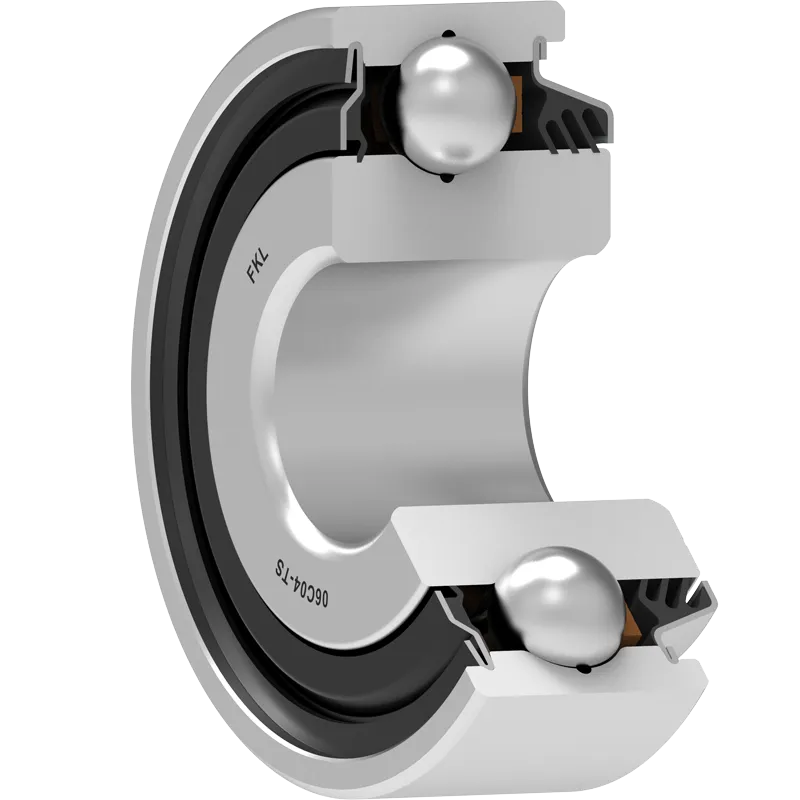

06C04-TS
Four Point Contact Шариковый подшипник
Application: Дисковый сошник для сеялок точного высева и зерновых сеялок
3D модель
| d | Внутренний диаметр | 16 | мм |
| D | Наружный диаметр | 45.2 | мм |
| B | Ширина внутреннего кольца | 18.67 | мм |
| C | Ширина наружного кольца | 15.4 | мм |
| α | Угол контакта | 25 | ° |
| kg | Масса | 0.23 | кг |
| Cdyn | Динамическая грузоподъемность | 19.6 | кН |
| Co | Статическая грузоподъемность | 12.5 | кН |
| Pu | Предел усталостной прочности | 0.525 | кН |
Технический чертеж
Уплотнение
S УПЛОТНЕНИЕ / T УПЛОТНЕНИЕ
S уплотнение с основной стороны и 3-х кромочное уплотнение с передней стороны, которая подвергается загрязнению.
3-х кромочное уплотнение с передней стороны защищает подшипник от проникновения загрязнений.
Чертеж уплотнения
