Сеялка

209KRRB2

Серия с шестигранным отверстием и сферическим наружным кольцом

Application: NULL

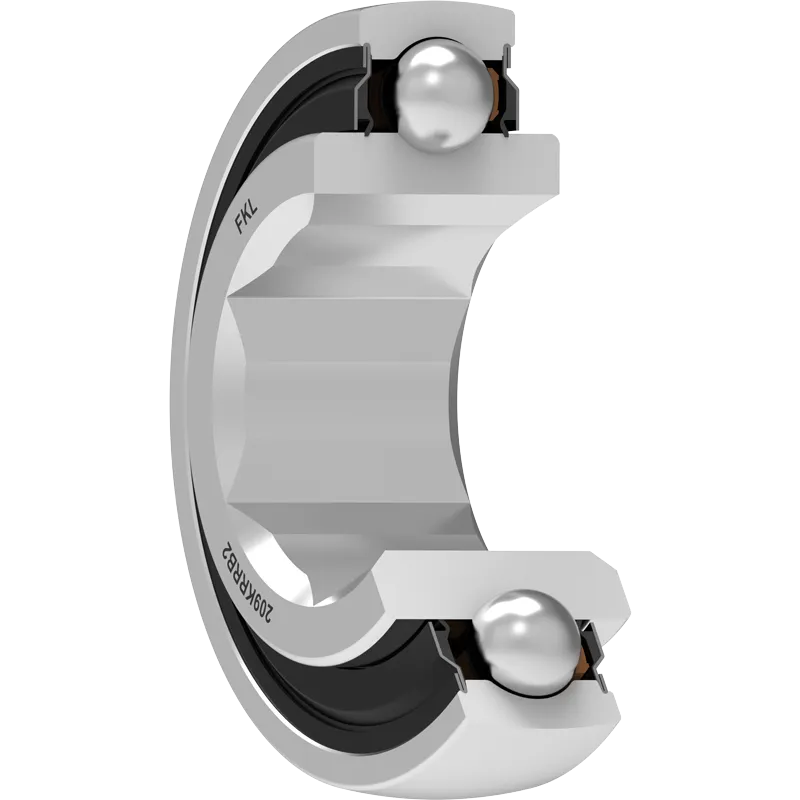

3D модель

Техническая спецификация
D	Наружный диаметр	3.3465	дюйм
D	Наружный диаметр	85	мм
B	Ширина внутреннего кольца	1.181	дюйм
B	Ширина внутреннего кольца	30	мм
C	Ширина наружного кольца	0.748	дюйм
C	Ширина наружного кольца	19	мм
d1	Наружный диаметр внутреннего кольцв	2.236	дюйм
d1	Наружный диаметр внутреннего кольца	56.8	мм
a		1.501
a	Шестигранное отверстие	38.12	мм
a	Размер оси	1 1/2	дюйм
a1		1.73
a1	Диагональ шестиугольника	43.94	мм
d	Внутренний диаметр	1.54	дюйм
d	Внутренний диаметр	39	мм
kg	Масса	0.58	кг
Cdyn	Динамическая грузоподъемность	32.5	кН
Co	Статическая грузоподъемность	20.4	кН
Pu	Предел усталостной прочности	0.857	кН

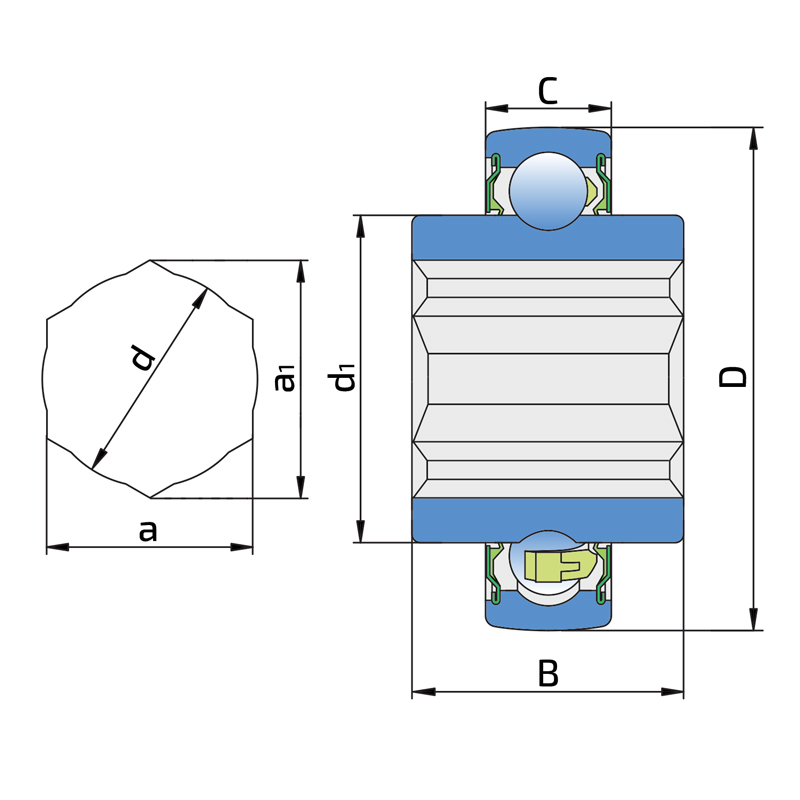

Технический чертеж

Уплотнение

S УПЛОТНЕНИЕ / S УПЛОТНЕНИЕ (2S)

Однокромочное уплотнение с лабиринтом между листовой частью и резиновой кромкой, обеспечивающее контактное уплотнение. Трение и скорости такие же, как у RS, но обеспечивает гораздо лучшую защиту от крупных частиц загрязнений. Это очень хорошая система уплотнения: листовая часть защищает уплотнение от грязи, пыли и крупных частиц. Одновременно с резиновой частью образуется лабиринт. Резиновая часть обеспечивает контактное уплотнение, предотвращая проникновение мелких частиц загрязнений, воды, влаги, пара и т. д. Подходит для нейтральных условий из-за наличия посторонних материалов. Используется в подшипниках Y (стандарт) и шарикоподшипниках с глубокими канавками.

Чертеж уплотнения
