Сеялка

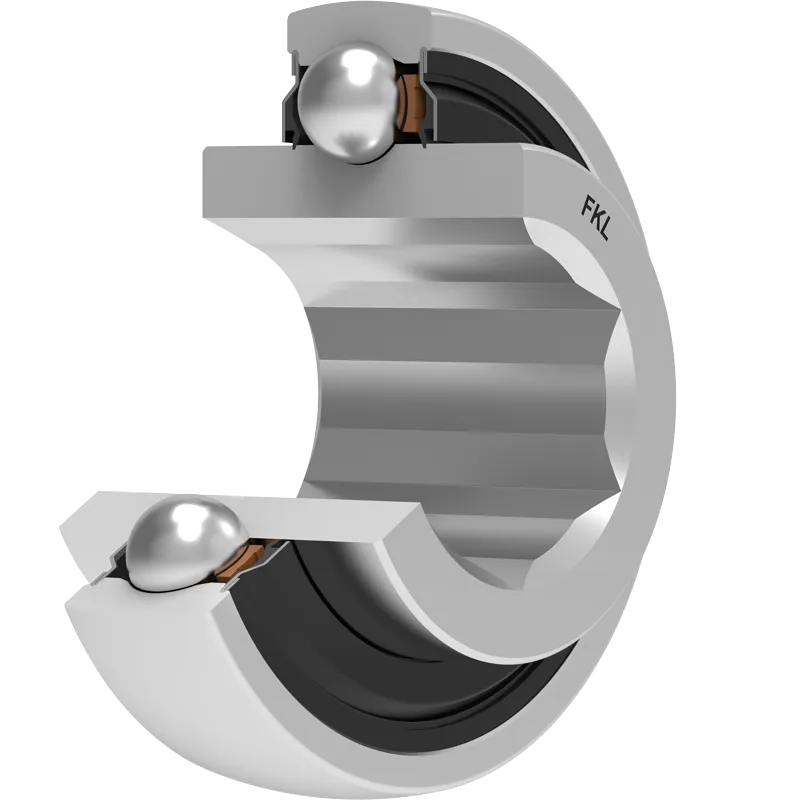

207KRRB17

Серия с шестигранным отверстием и сферическим наружным кольцом

Application: NULL

3D модель

Техническая спецификация
D	Наружный диаметр	2.8346	дюйм
D	Наружный диаметр	72	мм
B	Ширина внутреннего кольца	0.984	дюйм
B	Ширина внутреннего кольца	25	мм
C	Ширина наружного кольца	0.669	дюйм
C	Ширина наружного кольца	17	мм
d1	Наружный диаметр внутреннего кольцв	1.815	дюйм
d1	Наружный диаметр внутреннего кольца	46.1	мм
a	Размер оси	1 1/4	дюйм
a	Размер оси	31.78	мм
Cdyn	Динамическая грузоподъемность	25.5	кН
Co	Статическая грузоподъемность	15.3	кН
kg	Масса	0.4	кг

Технический чертеж

Уплотнение

УПЛОТНЕНИЕ S/ УПЛОТНЕНИЕ S (2S)

Одинарное уплотнение с лабиринтом между металлической частью и резиновой губкой, которая осуществляет контактное уплотнение. Трение и чило оборотов такие же как и у уплотнения RS-типа, но обеспечивает более надежную защиту от проникновения трердых частиц. Представляет собой очень хороший способ герметизиции: крышка из листового металла защищает уплотнения от проникновения земли, пыли и твердых частиц, образуя лабиринт с резиновой частью. Резиновая часть обеспечивает контактное уплотнение, которое предотвращает проникновение мелких частиц, воды, влаги и пр. Применяется для нормальных условий из-за наличия разных материалов. Применяется в Z-подшипниках (стандартно) и в радиальных подшипниках.

Чертеж уплотнения
