Сеялка

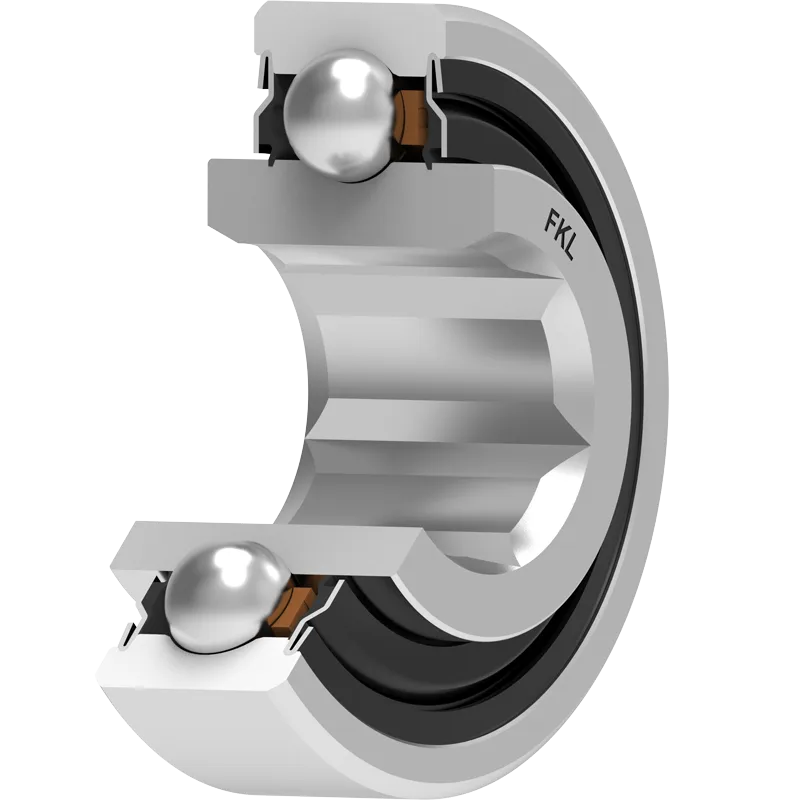

207KRR17

Серия с шестигранным отверстием и цилиндрическим наружным кольцом

Application: NULL

3D модель

Техническая спецификация
D	Наружный диаметр	2.8346	дюйм
D	Наружный диаметр	72	мм
B	Ширина внутреннего кольца	0.984	дюйм
B	Ширина внутреннего кольца	25	мм
C	Ширина наружного кольца	0.669	дюйм
C	Ширина наружного кольца	17	мм
d1	Наружный диаметр внутреннего кольцв	1.815	дюйм
d1	Наружный диаметр внутреннего кольца	46.1	мм
a	Размер оси	1 1/4	дюйм
a	Размер оси	31.78	мм
Cdyn	Динамическая грузоподъемность	25.5	кН
Co	Статическая грузоподъемность	15.3	кН
kg	Масса	0.4	кг

Технический чертеж

Уплотнение

1-кромочное уплотнение с лабиринтом между листовой частью и резиновой кромкой, обеспечивающим контактное уплотнение. Трение и частота вращения аналогичны уплотнениям RS, но обеспечивают значительно лучшую защиту от твёрдых частиц грязи. Это очень хороший способ уплотнения: металлическая часть защищает уплотнение от грязи, пыли и твёрдых частиц, одновременно образуя лабиринт с резиновой частью. Резиновая часть обеспечивает контактное уплотнение, предотвращая проникновение мелких частиц, воды, влаги, пара и т. д. Подходит для использования в нормальных условиях благодаря использованию различных материалов. Используется с подшипниками типа Z (стандартными) и радиальными подшипниками.

Чертеж уплотнения
