Сеялка

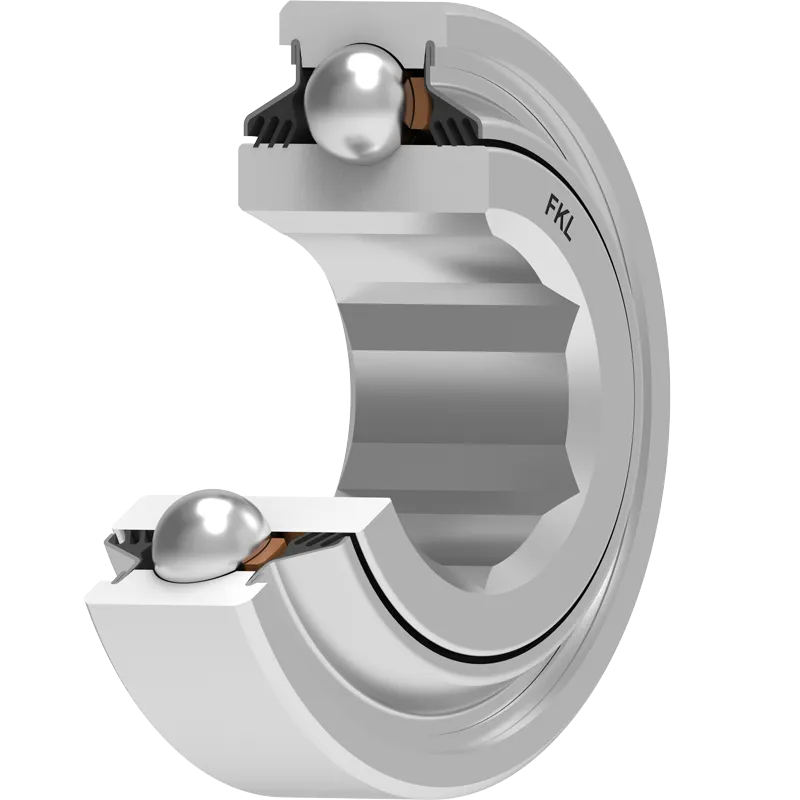

207KPP3
Серия с шестигранным отверстием и цилиндрическим наружным кольцом
Application: NULL
3D модель
| D | Наружный диаметр | 2.8346 | дюйм |
| D | Наружный диаметр | 72 | мм |
| B | Ширина внутреннего кольца | 1.484 | дюйм |
| B | Ширина внутреннего кольца | 37.7 | мм |
| C | Ширина наружного кольца | 0.669 | дюйм |
| C | Ширина наружного кольца | 17 | мм |
| d1 | Наружный диаметр внутреннего кольцв | 1.815 | дюйм |
| d1 | Наружный диаметр внутреннего кольца | 46.1 | мм |
| a | Размер оси | 1 1/4 | дюйм |
| a | Размер оси | 31.78 | мм |
| Cdyn | Динамическая грузоподъемность | 25.5 | кН |
| Co | Статическая грузоподъемность | 15.3 | кН |
| kg | Масса | 0.45 | кг |
Технический чертеж
Уплотнение
2T
Трёхкромочное уплотнение с обеих сторон подшипника обеспечивает одинаковую защиту от загрязнения. Рекомендуется применять в случаях, когда вероятность загрязнения одинакова с обеих сторон.
Чертеж уплотнения
