Сеялка

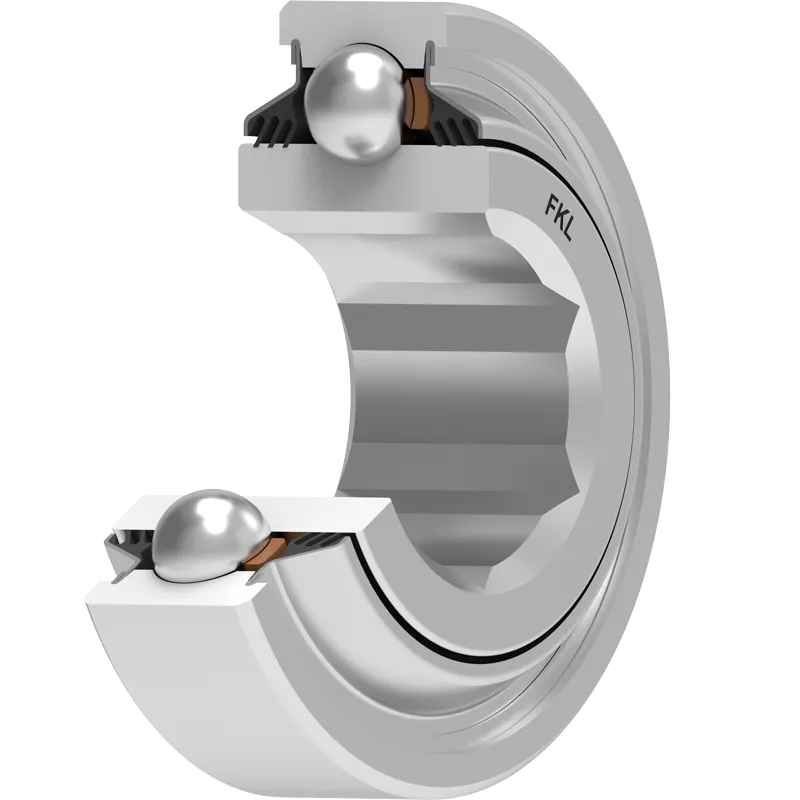

205PP13
Серия с шестигранным отверстием и цилиндрическим наружным кольцом
Application: NULL
3D модель
| D | Наружный диаметр | 2.0472 | дюйм |
| D | Наружный диаметр | 52 | мм |
| B | Ширина внутреннего кольца | 1 | дюйм |
| B | Ширина внутреннего кольца | 25.4 | мм |
| C | Ширина наружного кольца | 0.591 | дюйм |
| C | Ширина наружного кольца | 15 | мм |
| d1 | Наружный диаметр внутреннего кольцв | 1.323 | дюйм |
| d1 | Наружный диаметр внутреннего кольца | 33.6 | мм |
| a | Размер оси | 7/8 | дюйм |
| a | Размер оси | 22.25 | мм |
| Cdyn | Динамическая грузоподъемность | 14 | кН |
| Co | Статическая грузоподъемность | 7.8 | кН |
| kg | Масса | 0.2 | кг |
Технический чертеж
Уплотнение
2T
Трёхкромочное уплотнение с обеих сторон подшипника обеспечивает одинаковую защиту от загрязнения. Рекомендуется применять в случаях, когда вероятность загрязнения одинакова с обеих сторон.
Чертеж уплотнения
